江阴市户外广告牌安全检测报告标准

一、广告牌常规检测流程及方法：

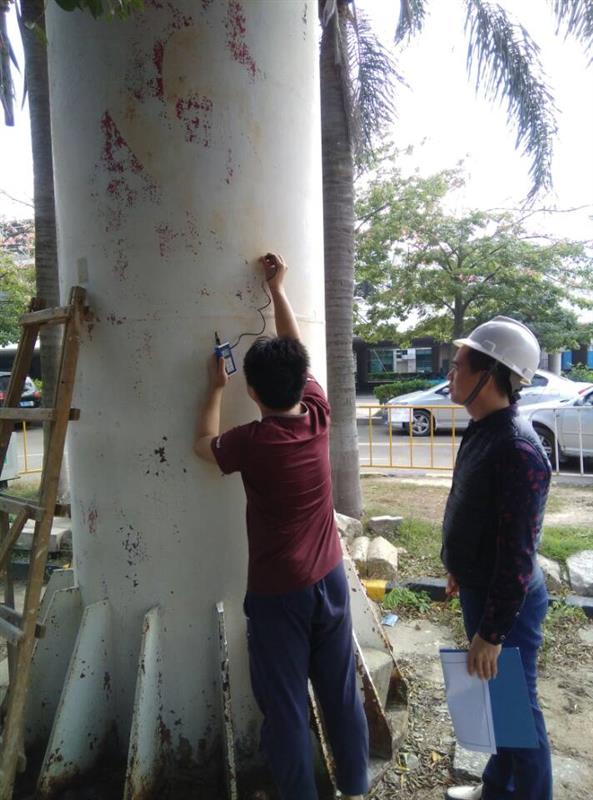

广告牌的外观检测

现场检测发现广告牌钢柱表面油漆剥落并锈蚀，柱脚锚栓个别部位缺少螺母、螺母与锚杆未拧紧等现象，广告牌桁架杆件油漆剥落严重并锈蚀，其余构件保存完好，未发现明显破损状况。

2.2轴网尺寸及构件几何尺寸复核

现场采用钢卷尺和游标卡尺对广告牌的轴网尺寸及构件的几何尺寸进行抽样复核，检测结果表明该广告牌轴网尺寸偏差在规范允许范围内，满足设计要求。

由表中可以看出广告牌构件几何尺寸除钢柱壁厚偏差超出规范要求外，其余构件几何尺寸基本满足设计要求。

2.3广告牌倾斜检测

使用全站仪按照变形测量中投点法的有关规定，测量广告牌钢柱顶部相对于底部的偏移值。检测结果表明广告牌钢柱向北偏移18㎜，倾斜率为0.86‰，向东偏移26㎜，倾斜率为1.24‰，广告牌钢柱虽有一定倾斜但未超出规范允许值4‰范围，满足使用要求。

二、广告牌的基础构造有两种：

一、平衡重力式：即顶部荷载主要由大体积基础重力来平衡，混凝土用量也较多，但施工容易，节流钢材，适合在松软土质且有开阔的施工厂地时施工。二、桩基式：以扩孔桩为主，基础可在施工场地受限的情况下采用，其优点是基础施工现场很小，混凝土用量仅为平衡重力式基础的三分之一左右，但施工难度略有增大。要有效的控制钢结构广告牌的稳定性，必须采取合理优质的钢结构广告牌设计工程方案，从广告牌的强度、刚度和稳定性这三方面加以控制和改进，从而保证广告牌的安全，减少广告牌对生命造成的潜在威胁.

三、广告牌检测标准：

CECS148-2003《户外广告设施钢结构技术规程》

GB50205-2001《钢结构工程施工质量验收规范》

GB50018-2002《冷弯薄壁型钢结构技术规程》

GB50661-2011《钢结构焊接规范》

DB37/T487-2004《户外广告设施检验规范》

JGJ81-2002《建筑钢结构焊接技术规程》

JGJ82-91《钢结构高强度螺栓连接的设计、施工及验收规范》

DG/T J08-804-2005《既有建筑物结构检测与评定标准》

四、广告牌无损检测

广告牌无损检测是我国户外广告的主要形式之一，随着我国广告牌无损检测的经济发展，城市建设与规划的不断完善，户外广告牌无损检测作为城市里的一道风景线也得到越来越多人的关注。户外广告设施作为广告载体的一种，以其独特的设置位置，对企业的产品质量、社会形象、文化内涵宣传等方面起到了积极作用。由于户外广告设施结构和位置的特殊性，对其本身的质量提出了较高的要求，也存在着由于户外广告设施在恶劣环境下损坏、倒塌，造成周边人员的伤害与财产损失的事件时有发生。

户外广告的安全检测中．应对钢结构的受力构件和连接部分按《户外广告设施钢结构技术规程》 (以下简称规程)中的设计要求给予验算，对设计图纸与计算书给予强度、刚度和稳定(包括整体抗倾覆)方面的验算复核。如现场实际结构与原设计图纸有误，应按现场的实际钢结构进整体的结构计算与分析，如检测的结构与设计图纸不符或者无计算书应进行重新计算、复核。复核应满足《规程》与有关钢结构规范中设计条款的规定。计算后的检测报告中必须提供户外广告牌钢结构的强度、刚度与稳定性(包括抗倾覆)是否满足的意见。应对受力支座进行抗拉、抗剪计算并给出结论性意见

该企业出具房屋安全检测报告合理性，准确性，合法性，有效的。

钢结构广告牌普遍使用于车站、机场、高速公路等户外，根据其所处环境特性，钢结构广告牌结构设计业有相应的改变，钢结构广告牌可以起到很好的宣传作用，下面就钢结构广告牌整理了一些知识，希望能够帮助更多读者认识钢结构广告牌的结构设计原理。

广告牌荷载和荷载组合结构承受的荷载

a.白重 b.风荷载 c.温度荷载 d.检验活载

e.地震荷载

荷载组合的类型

a.根本组合 b.特别组合 c.施工吊装

承载力剖析：由于钢立柱为压弯构件，其承载力取决于柱的长细比、支承条件、截面尺寸以及作用于柱上的荷载等，经过统计表明，钢立柱的承载力通常由稳定性控制。根据钢构造结构设计原理，对钢结构广告牌构造、承载力等统一获取焊脚尺寸。
