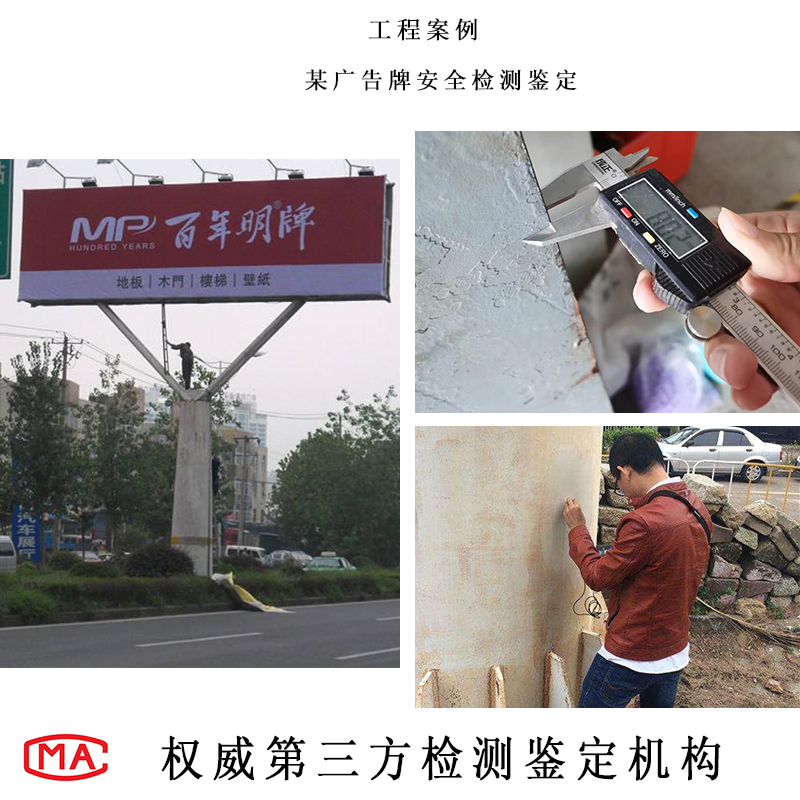

一、需要办理单立柱广告牌安全检测鉴定报告——结构质量检测实例分析：
1）该广告牌钢骨架与支撑杆均采用焊接，现场对该广告牌上部结构的钢结构焊缝进行了外观质量检测：牌面桁架连接焊缝、牌面桁架与支撑桁架连接焊缝满足《建筑钢结构焊缝技术规程》JGJ 81－2002 三级焊缝的质量要求；支撑桁架与套管连接焊缝、套管连接焊缝、支撑肋与立柱间连接焊缝、支撑桁架连接焊缝未焊满，表面夹渣、接头不良、局部锈蚀等情况较严重，焊缝质量低于《建筑钢结构焊缝技术规程》JGJ 81－2002 三级焊缝的要求。该广告牌立柱采用对接焊缝，采用超声波探伤法对其进行检测，所测焊缝的内部质量均达到《建筑钢结构焊缝技术规程》JGJ 81－2002 中的一级焊缝标准。该广告牌立柱与基础连接法兰处锚栓未见松
动、断裂、缺失等连接不良现象。
2）该广告牌大部分桁架杆件均出现涂层剥落、皱皮、毛刺、露铁等现象；抽取部分主要杆件完好部位，采用涂层测厚仪对其进行涂层厚度检测，所测测点的测量值均小于125μm。
3）根据现场实际情况，经检测：该广告牌立柱柱顶水平位移为51.2mm（向南）；立柱上法兰间接触面间隙较小、较好，贴合率大于90%；边缘大间隙小于0.3mm。该广告牌上部桁架结构锈蚀严重，横梁及各支撑桁架杆件均有锈蚀、露铁现象，且表面粗糙、涂层表面光泽失去达30%，面漆脱落、风化龟裂大于30%，所测部分杆件局部锈蚀大深度为0.25mm。该广告牌各横梁、支撑桁架、横向联系桁架、横撑、牌面桁架各构件未见明显屈曲等变形。
2.3 承载力验算
对于既有广告牌，特别是无正规设计图纸或图纸缺失的，应根据实测结构布置、截面尺寸等，对整个广告牌结构的承载力及稳定性进行验算，并根据验算结果，对其进行安全性鉴定评级。应用有限元软件SAP2000 对该广告牌主体结构进行模型分析。计算时取基本风压系数为0.45kN/m2；地面粗糙度为B 类；风荷载体型系数取1.3，现场采用
里氏硬度计法结合取样检验钢材抗拉强度，钢材牌号取Q235B本广告牌结构受水平荷载作用控制且竖向荷载较小，故在荷载组合分析时着重考虑了风荷载的影响，依据作用对结构不利原则，分析时风荷载的分项系数取1.4。计算结果为该工程横梁、支撑桁架弦杆的计算应力均高于钢材的容许应力（抗力与荷载效应之比0.85），且支撑桁架斜杆和横撑局部稳定性不足。
2.4 鉴定结论
根据验算结果，该既有广告牌上部结构的横梁、支撑桁架的安全等级评定为Du级；各杆件连接方式正确，但焊缝质量较差，存在明显的表面缺陷，构件锈蚀严重，结构整体性等级评定为Cu级；立柱柱顶水平位移>H/400，侧向位移评定为Cu级；上部结构的安全性等级为Du级。根据检测鉴定结果，该广告牌上部桁架结构必须及时采取相应补强加固措施；对该广告牌立柱、桁架各杆件涂装进行除锈、重新涂装处理，亦可拆除重建。二、需要办理单立柱广告牌安全检测鉴定报告——检测标准及相关规定：
GB/T70—1988碳素结构钢
GB/T3632—1995钢结构用扭剪型强度螺栓连接副
GB/T3633—1995钢结构用扭剪型强度螺栓连接副 技术条件
GB50007—2002建筑地基基础设计规范
GB50009—2001建筑结构荷载规范
GB50010—2002混凝土结构设计规范
GB50017—2003钢结构设计规范
GB50018—2002冷弯薄壁型钢结构技术规范
GB50204—2002混凝土结构工程施工质量验收规范
GB50205—2002钢结构工程施工质量验收规范
GB/T50328—2001建设工程文件归档整理规范
CECS28—1990钢管混凝土结构设计与施工规程
术语和定义
1 落地式广告牌设置在地面上的广告牌，有单、双及多柱式广告牌和由多个桁架支承的广告牌。由面板结构（含灯箱）、立柱和基础组成。
2作用效应由荷载引起结构或构件的内力和变形。
一般规定
1 安全等级：A级。年限10年及十年以上的户外广告牌
1.2本标准采用以概率理论为基础的状态设计法，以指标度量结构构件的度，用分项系数设计表达式进行计算。
1.3承重结构应按承载能力状态和正常使用极限状态进行设计；所有结构或构件应进行承载力计算，计算时采用荷载设计值；对使用上需控制变形值的结构或构件，应进行变形验算，验算时采用相应的荷载标准值。
