框架结构柱子包钢加固是一种通过在柱子外部包裹型钢(如角钢、槽钢等)，并使用缀板连接成整体，再灌注结构胶或灌浆料，使型钢与原柱协同受力的加固方法。下面加固之家就从其原理、施工步骤、适用场景及优势如下：
一、加固原理
1、协同受力：外包型钢与原混凝土柱通过结构胶或灌浆料紧密粘结，形成整体受力体系。型钢的高强度和延性可显著提高柱子的抗弯、抗剪承载力，同时增强其延性，满足抗震设计要求。
2、约束效应：型钢对混凝土柱产生横向约束，使混凝土处于三向受压状态，从而提高混凝土的抗压强度和变形能力，延缓裂缝开展。
3、应力分散：在地震等外力作用下，钢材能吸收并分散大部分应力，减少原柱的损伤，保障结构安全。
二、施工步骤
1、表面处理：
清除柱子表面的疏松混凝土、油污、灰尘等杂质。
对混凝土表面进行打磨，露出坚实骨料层，并对棱角进行圆化处理(半径不小于20mm)。
修复凹凸不平处，采用高强环氧砂浆或专用修补胶填补。
2、型钢安装：

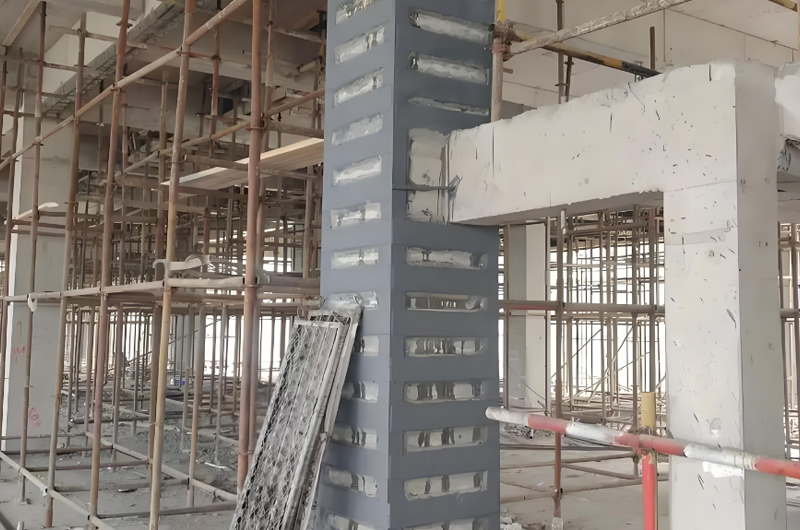

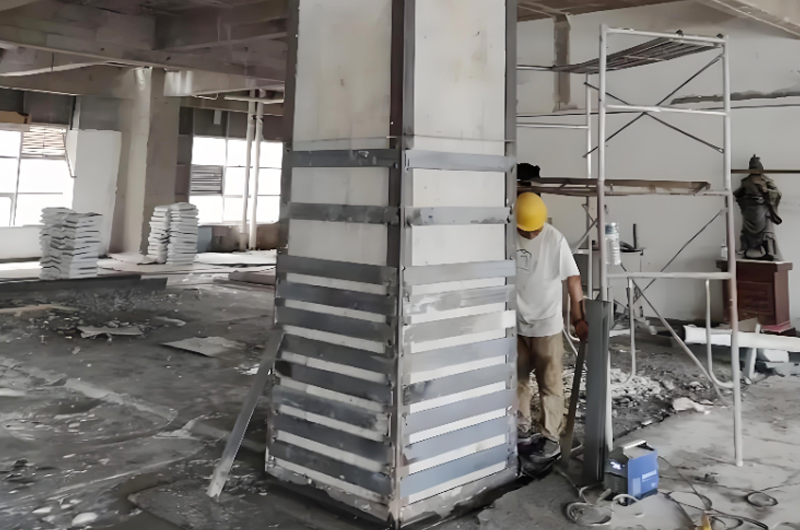

根据设计要求，在柱子四角安装角钢，横向用缀板焊接成整体钢骨架。
角钢与混凝土接触面需留缝3-4mm，确保灌浆密实。
型钢两端应可靠锚固，如锚入基础、穿过楼板或伸至上一层楼板底。
3、灌浆作业：
预留灌浆口和排气口，采用高压注胶或注浆方式，向型钢与混凝土间的空隙灌注结构胶或灌浆料。
注浆时需控制压力，确保浆液填充饱满，无空洞。
4、固化养护：
注浆完成后，静置72小时进行固化养护，期间避免撞击和振动。
养护期后清理溢出胶液，检查注浆饱满度(空鼓率不大于10%)。
5、防护处理：
对型钢表面进行防腐处理，如涂刷防锈漆或抹灰防护。
必要时在砂浆层中布置钢丝网，防止开裂。
三、适用场景
1、承载力不足：因设计变更、荷载增加或混凝土老化导致柱子承载力不足时。
2、抗震加固：需提高结构抗震性能，满足延性要求的建筑。
3、空间限制：对空间要求较高，不希望过多增加柱截面尺寸的建筑(如商业改造、历史建筑保护)。
4、施工便捷性：需快速完成加固，减少对生产生活影响的工程。
四、优势分析
1、承载力提升显著：型钢的高强度可大幅提高柱子的抗压、抗弯和抗剪能力。
2、施工高效：无需拆除原柱，施工周期短，对正常使用影响小。
3、空间占用少：加固后柱截面增加有限，适合空间受限的场景。
4、耐久性好：型钢和灌浆材料具有良好的耐腐蚀性，可延长结构使用寿命。
5、经济性优：相比增大截面法，材料用量少，综合成本较低。
五、注意事项
1、设计规范：需由专业结构工程师根据检测结果设计加固方案，确保型钢规格、缀板间距等参数符合规范。
2、材料选择：选用I类A级结构胶，确保粘结力和韧性;型钢厚度不小于5mm，边长不小于75mm。
3、施工质量控制：严格监控焊接质量、注浆饱满度和养护条件，避免因施工缺陷导致加固失效。
4、节点处理：梁柱节点处需加强构造措施，防止成为加固薄弱部位。
