二、房屋筑结构图纸测绘的主要步骤

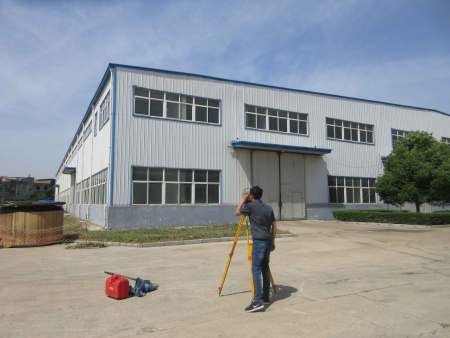

现场筑结构图纸测绘一般**测绘筑图，然后在筑图基础上测绘结构图。现场采用钢卷尺和激光测距仪量测主要轴线间距、墙体的具体位置以及门窗洞口的平面位置和尺寸，采用钢卷尺量测墙体厚度及柱的截面尺寸等；采用激光测距仪和钢卷尺量测楼层净高和门窗洞口的高度；*终绘制房屋筑测绘图。

然后在房屋筑图纸测绘的基础上，**根据房屋的结构布置及传力体系判别承重构件与非承重构件，对承重构件判别其材料类别。在此基础上，对房屋承重墙、楼面梁、框架梁柱、楼（屋）面梁板等结构布置情况进行了现场实测。

采用钢卷尺和激光测距仪量测结构构件的平面位置及尺寸，采用钢卷尺量测钢筋混凝土梁板柱和钢结构构件的截面尺寸、承重砖墙厚度以及砖柱截面尺寸。采用钢筋探测仪对混凝土构件配筋分布情况进行检测，并选取代表性的构件凿去表面粉刷层及保护层，采用游标卡尺量测钢筋直径等。

*终根据现场数据绘制房屋筑结构测绘图纸。

三、房屋筑结构图纸测绘的主要成果

当完成现场房屋测绘gong作，并整理好相应测量数据，随后根据相关测量数据按照图纸绘制要求绘制完成房屋筑测绘图和房屋结构测绘图。

筑测绘图纸主要包括房屋筑总平面图、房屋筑平面图、房屋筑立面图、房屋筑剖面图。

结构测绘图纸主要包括房屋结构平面布置图、基础平面布置图、必要的节点详图等。
