详情描述

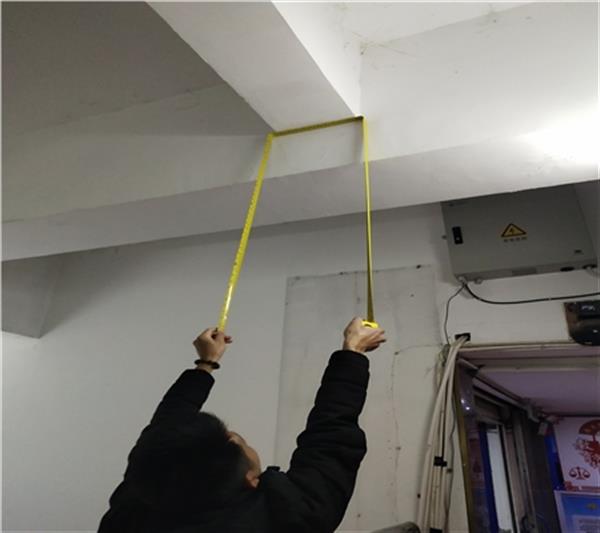

结构材料状况检测与评价
(1)混凝土强度测定： 现场测定构件的混凝土强度是工程中经常要求测试的项目，目前测试方法主要有回弹法(即schmidt锤法或表面硬度法)、超声波法、超声波一回弹综合法、贯入法、断裂法、拔拉法、拉脱法和取芯样试验法等。
(2)构件材料缺损的检验： 混凝土构件中常见的缺损有裂缝、碎裂、剥落、层离、蜂窝、空洞、环境侵蚀和钢筋锈蚀等。钢构件的缺损主要是锈蚀、裂缝、机械损伤、局部变形、焊缝缺陷和防护层损坏等，其中包括由于应力集中和疲劳等引起的裂缝。
(3)钢筋锈蚀的评价技术： 混凝土的密实度、渗水性、含水量、含氯盐量、碳化深度、保护层厚度不足和开裂等缺损，是导致钢筋锈蚀的诸多因素，反之，钢筋锈蚀又促使混凝土进一步破损。对钢筋锈蚀的评定技术可分为直接评定和间接评定两种。

混凝土裂缝产生的原因：
1、钢筋混凝土现浇板裂缝原因的分析
通常情况下，现浇板裂缝一般表现为：不规则、不连贯表面微裂缝；表面龟裂、纵向、横向裂缝以及斜向裂缝。究其原因，主要有施工、设计及混凝土原材料等方面的原因，以下将逐一具体分析。
1.1混凝土原材料质量方面

1.1.1水泥凝结或膨胀不正常，如水泥安定性不稳定，水泥中含有生石灰或氧化镁，这些成分在和水化合后产生体积膨胀，产生裂缝。
1.1.2如果骨料中含泥量过多，则随着混凝土的干燥，会产生不规则的网状裂缝。
1.1.3碱－骨料反应：蛋白质、安山岩、玄武岩、辉绿岩、千枚岩等碱性骨料有可能与碱性很强的水泥起化学反应，生成有膨胀能力的碱－硅凝胶而引起混凝土膨胀破坏，产生裂缝。

1.1.4水灰比、坍落度过大，或使用过量粉砂混凝土强度值对水灰比变化十分敏感，基本上是水和水泥计量变动对强度影响的叠加。因此，水、水泥、外渗混合材料外加剂溶液的计量偏差，将直接影响混凝土的强度。而采用含泥量大的粉砂配置的混凝土收缩大，抗拉强度低，容易因塑性收缩而产生裂缝，泵送混凝土为了满足泵送条件，坍落度大，流动性好，易产生局部粗骨料少、砂浆多的现象，此时，混凝土脱水干缩时，就会产生表面裂缝。
1.2施工质量方面
1.2.1混凝土施工过分振捣，模板、垫层过于干燥的混凝土浇筑振捣后，粗骨料沉落挤出水分、空气，表面呈现泌水而形成竖向体积缩小沉落，造成表面砂浆层，它比下层混凝土有较大的干缩性能，待水分蒸发后，易形成凝缩裂缝。而模板、垫层在浇筑混凝上之间洒水不够，过于干燥，则模板吸水量大，引起混凝土的塑性收缩，产生裂缝。

1.2.2混凝土浇捣后过分抹干压光会使混凝土的细骨料过多地浮到表面，形成含水量很大的水泥浆层，水泥浆中的氢氧化钙与空气中二氧化碳作用生成碳酸钙，引起表面体积碳水化收缩，导致混凝土板表面龟裂。

信息由用户自行发布，采用请谨慎，我们鼓励您当面交易。 加固之家网只为传递信息，我们不做任何双方证明，也不承担任何法律责任。 信息转载，请标明来源于http://www.jiaguhome.com/info-81018.html
