详情描述

厂房检测市场技术部透露：厂房验厂安全检测报告收费标准，裂缝及其宽度对钢筋锈蚀是有影响的,而且裂缝宽度不同其影响程度也不同。首先,裂缝加快了锈蚀的发生,即锈蚀开始的时间提前。而且在早期,裂缝宽度对钢筋锈蚀影响较大,因为钢筋失去钝化时间取决于裂缝的宽度,然而锈蚀一旦开始,其影响程度大大降低。这时锈蚀速度取决于未开裂处混凝土保护层的质量和渗透性,混凝土保护层的质量越好,渗透性越小,氧气及水分的供给量越少,锈蚀速度越慢,随着碳化进程的深入,毛细孔将逐渐被堵塞,使混凝土渗透性逐步降低,锈蚀速度也随之下降,当钢筋锈蚀速度小到一定程度时,即在设计寿命期内不影响其各项力学指标时,就称之为不锈蚀或处于钝化状态。实际锈蚀持续进行,只是有时锈蚀程度速率很小而已。日本曾就钢筋混凝土裂缝宽度对锈蚀速度的影响进行试验,通过长达20年的观察发现,对于宽度较小的裂缝( ≤011mm) ,锈蚀初期1～2 年裂缝宽度对锈蚀发展有很小的影响,后期则无影响,较宽的裂缝(≥0125mm) ,其初期对锈蚀发展的影响非常明显,直到10年后这种影响才变得很小裂缝对钢筋锈蚀的影响程度又与环境条件相关。我国调查结果表明处于露天或潮湿的环境下,裂缝宽度达到012mm以上时,裂缝处钢筋锈蚀严重,而处于室内干燥的条件下,即使有裂缝,钢筋也基本无锈蚀或锈蚀较轻。外资厂房验厂安全检测报告收费标准，按平米收费，具体可以来电咨询。一、厂房验厂安全检测报告合格单位相关注意事项：

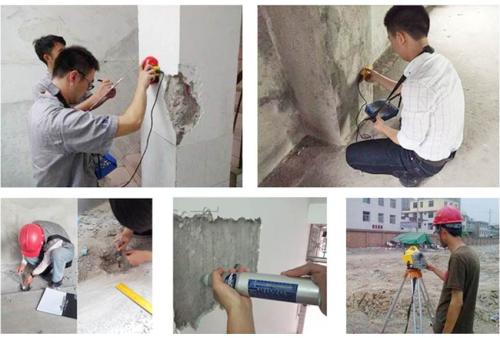

一、对混凝土结构房屋建筑的裂缝、损伤和缺陷的检查，应包括裂缝、损伤和缺陷的部位、裂缝形态和大小、损伤和缺陷的程度，对较严重的裂缝、损伤和缺陷应检查其形成原因。混凝土结构或构件出现下列情形，应视为对结构安全构成影响：

1 承重构件受压区混凝土有压坏迹象；

2  柱类构件、楼梯梁出现受力裂缝；或悬挑构件根部出现裂缝；或梁构件受拉区宽度超过0.5mm的受力裂缝或剪切裂缝；

3 结构构件出现对承载能力构成影响的混凝土孔洞、脱落、疏松、腐蚀及钢筋锈蚀等损伤和缺陷；

4后置埋件根部出现裂缝；

5结构构件出现不适于继续承载的横向位移或倾斜；

6预应力混凝土外露金属锚具封闭保护失效，产生锈蚀等。

二、安全评估结论

符合如下情况的混凝土结构房屋建筑，可评为未发现存在结构安全与使用安全隐患的房屋建筑：

1结构体系和结构布置合理，抗震构造措施满足现行标准《建筑抗震鉴定标准》GB50023的规定；

2不存在6.2.3条规定的对结构安全构成影响的裂缝、损伤、缺陷和过大变形以及其他影响结构安全性的问题；

3不存在影响使用安全的裂缝。混凝土构件出现下列情形，应视为对使用安全构成影响：

1）正常室内环境下混凝土构件的裂缝宽度超过0.3mm或填充墙的裂缝宽度超过0.4mm；

2）露天、室内高湿度或干湿交替环境下混凝土构件裂缝宽度超过0.2mm。

三、不存在6.2.3条规定的对结构安全构成影响的裂缝，但存在影响使用安全的裂缝的混凝土结构房屋建筑，可评为存在局部使用安全隐患的房屋建筑，需进行处理，并应给出缩短下一次安全评估年限的意见。

四、符合如下情况的混凝土结构房屋建筑，可评为存在结构安全或使用安全有隐患的房屋建筑，应由委托方委托有资质的单位进行检测鉴定，对存在严重安全隐患的房屋建筑，尚应提出采取的应急措施。

1 房屋结构体系和结构布置存在严重缺陷，或框架柱、抗震墙等结构构件和其节点的主要抗震构造措施不满足现行标准《建筑抗震鉴定标准》GB50023规定；

2 实际结构体系或结构布置与竣工图纸或改造图纸不符合；

信息由用户自行发布，采用请谨慎，我们鼓励您当面交易。 加固之家网只为传递信息，我们不做任何双方证明，也不承担任何法律责任。 信息转载，请标明来源于http://www.jiaguhome.com/info-78856.html
