银行改造加固工程案例

详情描述

本工程为泰达时代中心3#、4#楼银行局部加固改造工程，建筑地点位于成都市高新区金融南路旁，3#楼地上26层，地下四层。4#楼地上23层，地下四层。建筑室内地面标高±0.000相当于的绝对标高详建施。结构体系:现浇钢筋混凝土剪力墙结构。基础形式：塔楼筏板基础，裙房及纯地下室独立基础。本工程在设计考虑的环境类别的结构设计使用年限为50年。加固改造原因：涉及楼层平面布置局部有所调整（如：新增保险箱库、楼梯，原楼梯洞口封板等），故对相应楼层进行加固改造处理。主要加固方式有对梁采用粘贴钢板、加大构件截面法进行加固处理；对柱采用粘贴型钢法进行加固理。

加固工程对混凝土的要求：1、水泥的性能和质量应分别符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175的规定，同时应采用收缩较小的水泥品种、减少水泥用量，加入适量减水剂，以减少混凝土收缩。2、结构加固工程用的水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行见证取样复验。加固用混凝土中严禁使用安定性不合格的水泥、含氯化物的水泥、过期水泥和受潮水泥。3、普通混凝土中掺用的外加剂(不包括阻锈剂)，其质量及应用技术应符合现行国家标准《混凝土外加剂》GB 8076 及《混凝土外加剂应用技术规范》GB 50119的要求。结构加固用的混凝土不得使用含有氯化物或亚硝酸盐的外加剂；后加混凝土应添加膨胀剂（掺量为3%-5%），根据工程实际情况确定。必要时，应使用减缩剂。4、现场搅拌的混凝土中，不得掺入粉煤灰。当采用掺有粉煤灰的商品混凝土时，其粉煤灰应为级灰，且烧失量不应大于5%。5、配制结构加固用的混凝土，粗骨料的最大粒径：对拌合混凝土，不应大于20mm；对喷射混凝土，不应大于12mm；对掺加短纤维的混凝土，不应大于10mm；细骨料应为中、粗砂，其细度模数不应小于2.5。

加固工程对钢材的要求：1、钢筋的强度标准值应具有不小于95%的保证率，各项技术指标应符合《GB50010》的相关规定。纵向受力钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；钢筋的屈服强度实测值与屈服强度标准值的比值不应大于1.30，且钢筋在最大拉力下的总伸长率实测值不应小于9%。在任何情况下，均不得采用再生钢筋和钢号不明的钢筋。2、加固用钢筋应平直、无损伤，表面不得有裂纹、油污以及颗粒状或片状老锈，也不得将弯折钢筋敲直后作受力筋使用。3、钢材应具有抗拉强度、屈服强度、伸长率和硫、磷含量的合格保证；焊接钢结构用钢材，尚应具有碳含量、冷弯试验合格保证。钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85；钢材应有明显的屈服台阶，且伸长率不应小于20%；钢材应有良好的焊接性和合格的冲击韧性。严禁使用再生钢材以及来源不明的钢材和紧固件。

加固工程对结构胶粘剂的要求:1、本工程混凝土结构加固用胶粘剂均为A 级胶,提供国家建筑材料检测中心Ａ级胶检测报告,建议采用知名品牌胶粘剂。2、承重结构用胶粘剂，必须进行安全性能检验。检验时，其粘结抗剪强度标准值应根据置信水平c=0.90、保证率为95%的要求。3、承重结构用的胶粘剂，必须按《GB50728》第4节的有关规定进行安全性能检验。4、混凝土结构加固用的胶粘剂必须通过毒性检验。对完全固化的胶粘剂，其检验结果应符合实际无毒卫生等级的要求。5、在承重结构加固用的胶粘剂中严禁使用乙二胺作改性环氧树脂固化剂；严禁掺加挥发性有害溶剂和非反应性稀释剂。

只有在保证了原材料的合格性的基础上，加固工程才能获得合格的效果和耐久性的要求。

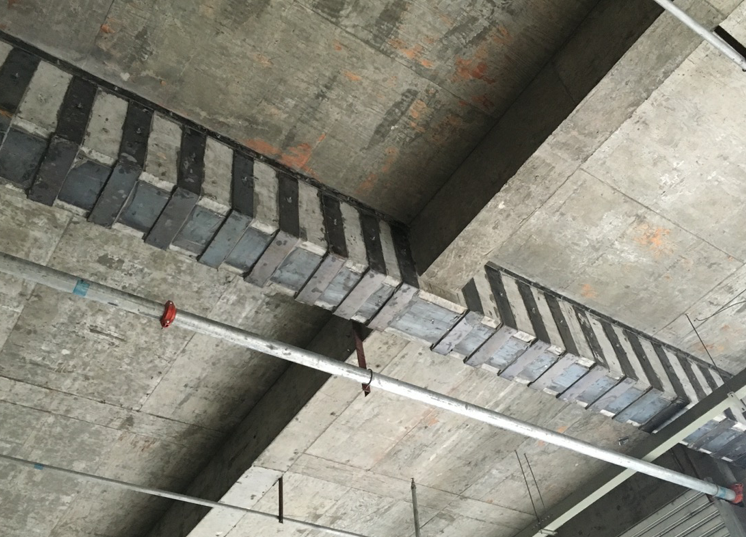

以下是现场图片
