植筋加固的细节有哪些
- 发布时间：2026-10-26 11:00:46
- 浏览： 323
- 出处：加固之家
- 作者：小柯
一、前期材料与基材细节
基材混凝土强度：普通构件不低于 C20，悬挑构件不低于 C25，强度不足不能直接植筋;孔洞位置先用钢筋探测仪扫原筋，钻孔必须避开原有受力钢筋，避免伤主筋。
钢筋优先 HRB400 带肋钢筋，锚固段打磨除锈、除油污，直到露出金属本色，再用无水乙醇擦拭晾干;镀锌钢筋要磨掉镀锌层，光圆钢筋一般不用于受力植筋。
植筋胶必须用A 级结构胶，要有型式检验报告;双组份胶先排掉胶枪前端混合不均的废胶，严禁用过期胶、劣质乙二胺类胶;低温、潮湿环境要选用适配耐温、耐湿型号。
二、钻孔细节
孔径比钢筋直径大 4～8mm;锚固深度常规受拉≥15d 且不小于 100mm，抗震、悬挑、重要受力构件要放大到 20～25d，以图纸和规范为准。
钻孔尽量垂直于构件表面，偏斜控制在 5° 以内;有机环氧胶植筋一般不建议水钻，水钻成孔后孔内积水很难干透，粘结力大幅下降;
孔口周边混凝土不能崩边开裂，出现裂缝要换孔位或由设计处理。
孔位边距、间距要满足规范，边距不足容易发生混凝土劈裂破坏，抗震构件对边距、净距管控更严。
三、清孔(最容易翻车的一步)
标准做法是三刷三吹：专用钢刷来回刷孔壁，再用无油压缩空气吹净粉尘，循环不少于 3 轮;软毛刷清不干净浮灰，不能替代硬质清孔刷。
水钻钻孔的孔，要充分控水、烘干，孔内不能积水、潮湿;孔内粉尘、砂浆碎屑残留，会直接隔断胶体和混凝土，拉拔大概率不合格。
四、注胶、插筋细节

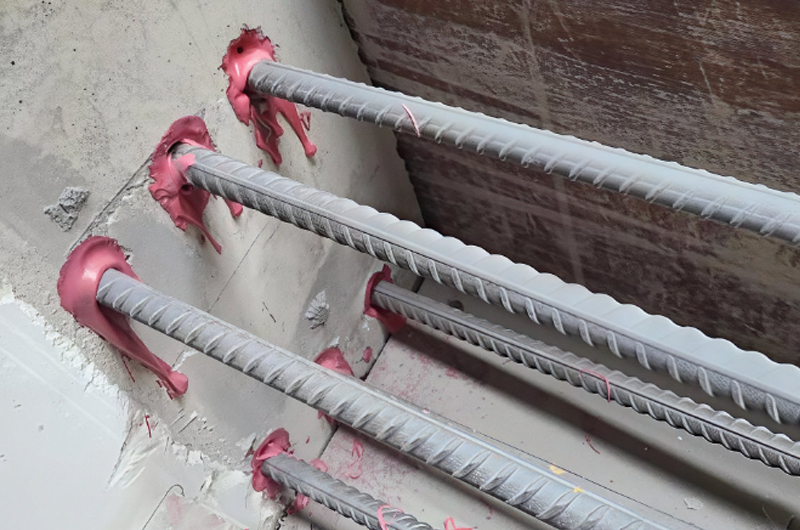

注胶嘴插到孔底，从孔底往外缓慢注胶，边注边退，注胶量占孔容积 70%～80%;以插筋后孔口有少量胶体均匀溢出为合格，胶太少会缺胶空鼓，太多大量外溢浪费且不容易固定。
严禁蘸胶法：钢筋蘸胶直接塞孔，孔内裹气、粘结极差。
插筋要单向匀速旋转插入到底，不要来回反转，旋转的作用是排出气泡，让胶体完整包裹钢筋;仰孔(顶板向上植筋)胶体容易下坠，要用防垂流胶，插完用木楔临时固定，防止钢筋滑落偏移。
五、固化养护与焊接禁忌
固化期严格按胶产品说明控制，常温下一般 24 小时初固、48 小时左右达到设计强度;固化期间严禁扰动、撬动、弯折钢筋，不能提前绑筋、受力、浇筑混凝土。
原则上先焊后植;确需植筋后焊接，焊点距离混凝土表面≥15d，根部用冰水湿毛巾包裹降温，高温会烧坏胶体，锚固失效，这条风险很高，尽量避免后焊。
六、验收检测细节
固化达标后按比例做现场拉拔试验，拉拔合格才允许后续施工;记录孔位、孔深、孔径、清孔、注胶时间、环境温度、胶批号。

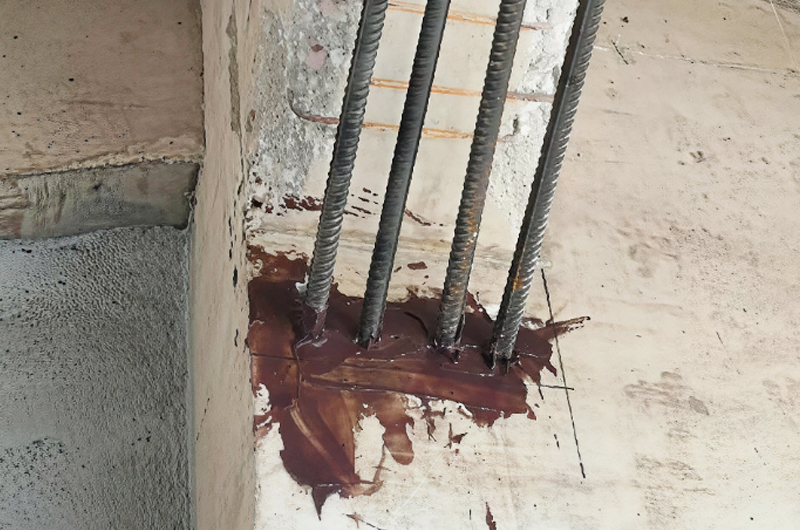

外观检查：孔口溢胶均匀，无松动、歪斜;如果出现胶体开裂、钢筋晃动、混凝土沿孔劈裂，判定不合格，要返工重植，不能补强应付。
七、环境细节
施工温度遵照胶的说明书，一般 5～40℃;雨天、高湿结露环境不宜露天植筋;基材表面浮浆、抹灰层要全部剔除，露出坚实混凝土再钻孔。
上一篇： 植筋的锚固长度与锚固深度
返回列表
