粘钢加固施工全过程
- 发布时间：2026-09-16 10:58:23
- 浏览： 542
- 出处：加固之家
- 作者：小柯

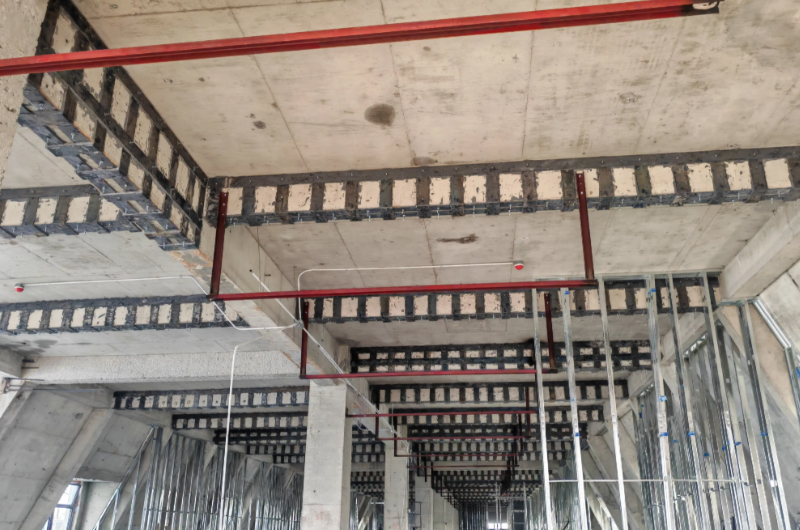

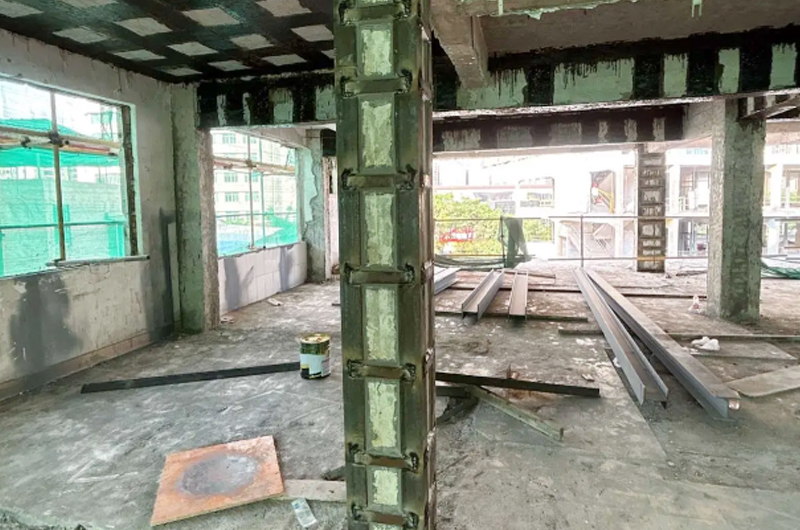

粘钢加固施工全过程可系统划分为 施工准备 → 表面处理 → 锚栓植入与钢板加工 → 配胶涂胶 → 粘贴加压 → 固化养护 → 质量检验 → 防腐防火处理
八大核心环节。该工艺通过高性能环氧结构胶将钢板与混凝土构件粘结成整体，利用钢板抗拉强度提升结构承载力，适用于静力作用下的受弯、受拉及大偏心受压构件。
一、施工准备阶段
1、技术准备：熟悉设计图纸，复核现场实际尺寸与构件状况(变形、裂缝、锈蚀等)，编制施工方案并完成技术交底。
2、材料准备：采购符合设计要求的钢板(通常为Q235B/Q355B级，厚度2~6mm)和A级环氧树脂类粘钢胶，所有材料需具备合格证和检测报告，必要时现场抽样复检。
3、机具准备：角磨机、切割机、电钻、电动搅拌器、夹具、千斤顶、空压机、丙酮等。
4、环境确认：施工环境温度宜为5~35℃，相对湿度≤70%，保持干燥通风。雨天、高湿、低温环境禁止施工。
二、表面处理(决定粘结强度的关键工序)
1、混凝土基面处理
彻底清除表面装饰层、浮浆、油污、碳化疏松层，用角磨机打磨掉2~3mm表层，直至露出坚实骨料。
转角部位打磨成圆角(半径≥20mm)，避免应力集中。
用压缩空气吹净粉尘，丙酮擦拭脱脂并保持干燥;潮湿基面需人工干燥处理。
对孔洞、蜂窝、裂缝等缺陷，用高强环氧砂浆或注浆修补。
2、钢板表面处理
按设计尺寸机械切割钢板(严禁气割/电焊切割)，边缘可削成30°~45°斜坡以缓解应力集中。
粘贴面采用喷砂(Sa2.5级)或角磨机打磨至露出金属光泽，打磨纹路宜与受力方向垂直。
丙酮擦拭除油除锈，清洁后4小时内完成粘贴，避免二次锈蚀。
三、定位放线与锚栓植入
1、按图纸精准放出钢板粘贴边线，标记化学锚栓孔位。
2、钻孔、清孔后注入植筋胶，植入化学锚栓(严禁使用膨胀锚栓)，待胶体固化达到设计强度。
3、锚栓主要起临时固定作用，承载力计算不计入锚栓受力。
四、配胶与涂胶
1、严格按厂家说明书比例(如A:B=2:1)精确称量双组份结构胶，误差≤±2%。
2、使用洁净容器，电动搅拌器沿同一方向匀速搅拌3~5分钟，至色泽均匀、无气泡。
3、一次配胶量宜在适用期(常温30~60分钟)内用完，过期不可使用。
4、在混凝土基面和钢板粘贴面双面均匀涂胶，胶层厚度1~3mm，呈中间厚(约3mm)、边缘薄(约1mm)的三角截面。
五、粘贴与加压固定
1、将钢板对准位置缓慢贴合，从中间向四周或从一端向另一端推压排气。
2、立即用夹具、螺栓或千斤顶加压(压力0.05~0.4MPa)，加压点间距≤500mm，以钢板周边均匀溢出胶液为合格。
3、加压顺序宜从中间向两端对称进行，同步清理溢出的余胶。
六、固化养护
常温(20~25℃)下24小时可拆除夹具/支撑，72小时~4天达到设计强度。
固化期间严禁扰动、撞击或加载;温度<5℃需加热保温，湿度>85%需防潮。
七、质量检验
1、敲击检测：用小锤轻击钢板，从音响判断空鼓情况。
2、粘结面积要求：锚固区有效粘结面积≥90%，非锚固区≥70%。
3、空鼓处理：单个空鼓面积≤10000mm²可钻孔注胶修复;>10000mm²需揭去重贴。
4、重要构件可采用超声波检测或拉拔试验进一步验证。
八、防腐与防火处理
清理余胶后，钢板外露表面涂刷防锈漆(通常两道，如环氧富锌底漆)。
有防火要求的区域(厂房、地下室、消防重点区域)，按规定涂刷防火涂料或采用钢板网抹灰。
关键注意事项
1、卸荷要求：施工前宜卸除构件30%以上活荷载，减轻应力应变滞后。
2、多层粘贴：相邻两层钢板截断位置应错开≥300mm，端部设U形箍板或横向压条锚固。
3、材料把关：粘钢胶必须为A级改性环氧树脂类，抗压强度≥70MPa，严禁使用劣质胶。
4、构造锚固：钢板端部及集中荷载作用点两侧必须设置锚固措施(U形箍/横向压条)，防止剥离。
