建筑加固的碳纤维加固
- 发布时间：2026-07-14 10:43:01
- 浏览： 313
- 出处：加固之家
- 作者：小柯
碳纤维加固是一种利用高强轻质的碳纤维材料(碳纤维布或板材)，配合环氧树脂胶粘剂粘贴在结构表面，形成复合材料体系以协同受力的先进工程技术。它被广泛应用于建筑、桥梁等工程的抗震、抗弯、抗剪加固以及裂缝修复中。
一、 碳纤维加固的核心优势
相比传统的加大混凝土截面或粘钢加固，碳纤维加固具有以下显著特点：
1、高强轻质：碳纤维的抗拉强度是同等截面钢材的7-10倍，但重量仅为钢材的1/4至1/5，基本不增加结构自重和尺寸。
2、耐久耐腐蚀：能有效阻抗化学腐蚀和恶劣环境，设计使用寿命可达50年以上。
3、施工便捷：无需大型机械和固定设施，材质轻薄易裁剪，适应梁、柱、板甚至曲面等多种复杂形状，且施工过程噪音小，对居民生活干扰少。
二、 标准施工工艺流程
碳纤维加固对施工细节要求极高，通常需严格遵循以下工序：
1、表面处理：将混凝土构件表面的抹灰层、油污、疏松层剔除并打磨平整，露出坚实基材。对锐角进行倒角处理(半径≥20mm)，若存在裂缝需先用环氧树脂进行灌缝或密封修补。
2、涂刷底胶与找平：在基面上均匀涂刷低粘度环氧树脂底胶以增强粘结力;使用环氧腻子对构件表面的残缺凹陷部位进行修补填平，确保基面平顺。

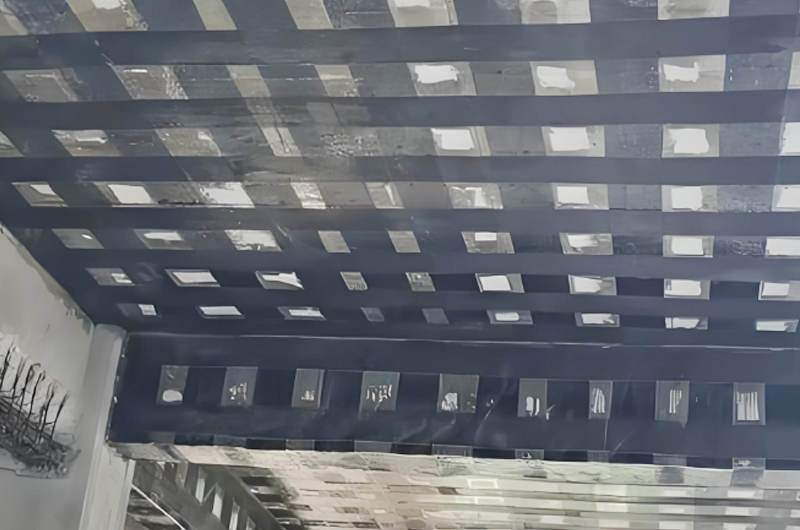

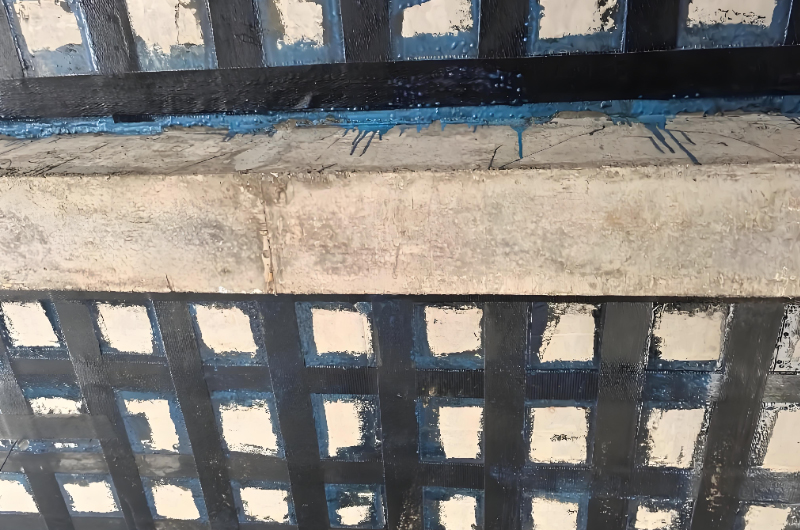

3、粘贴碳纤维布：按设计尺寸裁剪碳纤维布，均匀涂抹浸渍胶(环氧树脂)，沿纤维方向平整粘贴。多层粘贴时需错缝搭接(搭接长度≥100mm-200mm)，并使用特制滚子反复滚压以消除气泡。
4、固化与防护：常温下固化24-48小时(多层粘贴需待前一层干燥后再进行下一层)。固化完成后，根据需要在表面涂刷防火或防腐涂层。
三、 关键注意事项与局限性
1、适用条件限制：不适用于长期处于高温(>60℃)或高湿度且未做防护的环境;若原结构混凝土强度过低(如<c15)或存在严重风化酥松，需先进行基体修复。
2、耐火性差：碳纤维材料本身耐火性较差，加固后必须按要求进行额外的防火处理。
3、施工质量依赖性强：加固结构的破坏往往发生在界面层，因此对基面处理要求严格，施工质量高度依赖工人的技术水平。
四、 质量检验与验收
为确保加固安全，施工完成后必须进行严格的质量检验：
1、空鼓率检查：采用敲击法或红外检测，要求空鼓面积≤5%。
2、粘结强度测试：进行抽样拉拔试验，验证碳纤维与基材的粘结可靠性。
3、层间剪切强度检测：通过实验室标准试件检测界面传递应力的能力，防止发生剥离破坏。
五、 创新应用：古建“微创”加固
在古建筑或需要保留原貌的建筑加固中，传统外包碳纤维布会遮挡建筑细节。目前已有创新的“微创”加固技术：通过在木梁底部开小槽，向内部植入碳纤维板并注胶，最后用相近木条封口。这种方法既大幅提升了构件的力学性能和承载力，又实现了隐蔽加固，最大程度保留了建筑的历史风貌。
