碳纤维加固能否提高楼板承载力
- 发布时间：2026-06-18 10:35:51
- 浏览： 914
- 出处：加固之家
- 作者：小柯

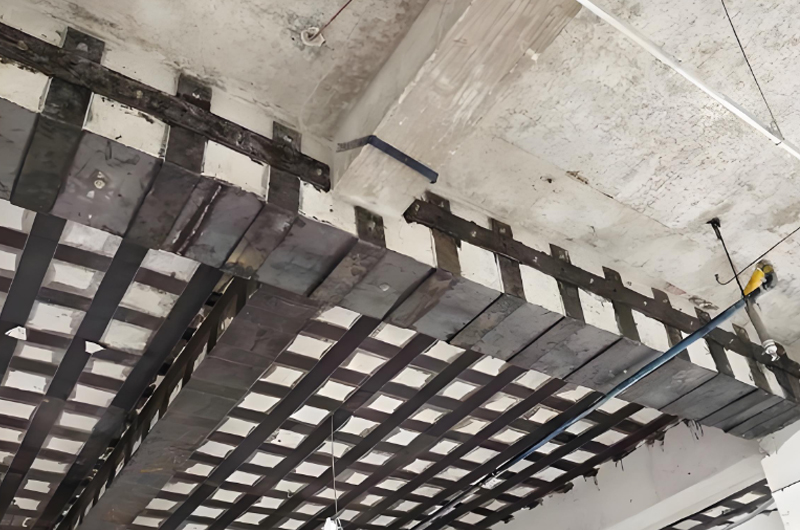

碳纤维加固可以显著提高楼板承载力
一、核心原理
楼板受弯时底部受拉、上部受压，普通混凝土抗拉强度极低，荷载增大后底部先开裂。碳纤维布 / 板抗拉强度远超钢材，粘贴在楼板受拉区(板底)，与混凝土协同受力，代替一部分钢筋承受拉力，直接提升楼板抗弯承载力;配套构造措施还能提升抗剪、抗裂性能。
二、适用提升场景
1、常规荷载提升
原有楼板设计荷载偏小，后期使用需求增加(住宅改仓库、办公室加密集设备、商铺堆货、增设隔墙)，碳纤维加固是最常用方案。
2、楼板受力损伤修复
楼板出现贯通裂缝、挠度偏大、钢筋锈蚀截面削弱，粘贴碳纤维可补偿受损钢筋承载力，控制裂缝扩展，恢复并超额提升原承载能力。
3、局部开洞补强
楼板新开管线洞口切断受力钢筋，洞口周边粘贴碳纤维布，弥补截断钢筋，保证洞口区域承载力不下降。
三、承载力提升幅度限制
1、单纯碳纤维抗弯加固，常规楼板承载力提升不宜超过 40%;提升幅度过大会出现超筋破坏，碳纤维还未发挥作用，混凝土先压碎，存在安全隐患。
2、若需要大幅提高承载力(提升 50% 以上)，仅碳纤维效果有限，建议搭配增大截面、叠合层、增设次梁等复合加固方案。
3、楼板抗剪承载力提升有限：碳纤维主要补强受弯，楼板抗剪薄弱部位(支座、洞口边)需配套 U 型箍碳纤维或压条加固。
四、关键施工前提(决定加固效果)
1、混凝土基材强度达标：原楼板混凝土强度不得低于 C20，疏松、起砂、空鼓必须先修补，否则碳纤维会剥离失效。
2、基面处理到位：打磨除去表层浮浆、油污，裂缝注浆封闭，保证碳纤维胶浸润粘结。
3、规范配套构造：板底碳纤维端部需做 U 型压箍锚固，防止碳纤维端部脱开，无法传递拉力。
4、防火保护层：碳纤维本身耐火差，室内楼板必须涂刷防火涂料，高温下胶体失效会丧失加固作用。
五、优缺点对比
优势
自重极轻，几乎不增加楼板自重，不会加大基础、梁柱负担;施工薄、占用层高少;施工便捷，湿作业少，工期短;耐腐蚀，适合潮湿卫生间、地下室楼板。
局限
1、无法提升楼板抗压承载力，不能解决上部受压区不足问题;
2、大幅提载效果受限，超 40% 不推荐单独使用;
3、耐火性能弱，必须做防火防护;
4、楼板支座负弯矩区(板面)加固施工难度高，板面粘贴碳纤维容易被后续装修破坏。
六、补充说明
1、仅楼板板面粘贴碳纤维：主要控制板面负弯矩裂缝，对楼板整体向下抗弯承载力提升很小，加固承重以板底粘贴为主。
2、鉴定设计先行：不能随意粘贴碳纤维，需先做房屋检测鉴定，计算原有配筋、荷载，由专业结构工程师计算碳纤维层数、宽度、锚固构造，保证加固后承载力满足规范要求。
