混凝土如何避免开裂问题
- 发布时间：2026-04-20 10:53:26
- 浏览： 360
- 出处：加固之家
- 作者：小柯

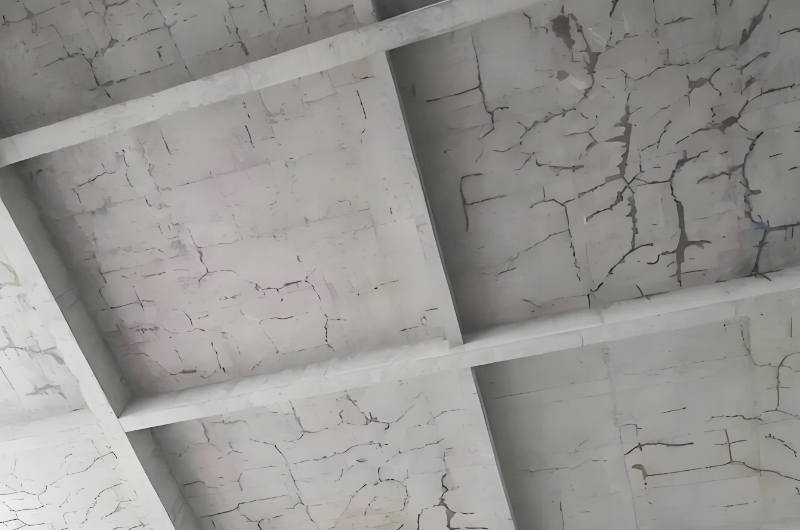

混凝土开裂是一个复杂的问题，通常由材料、设计、施工和环境等多种因素共同作用导致。要有效避免开裂，需要从这三个关键环节进行系统性控制。

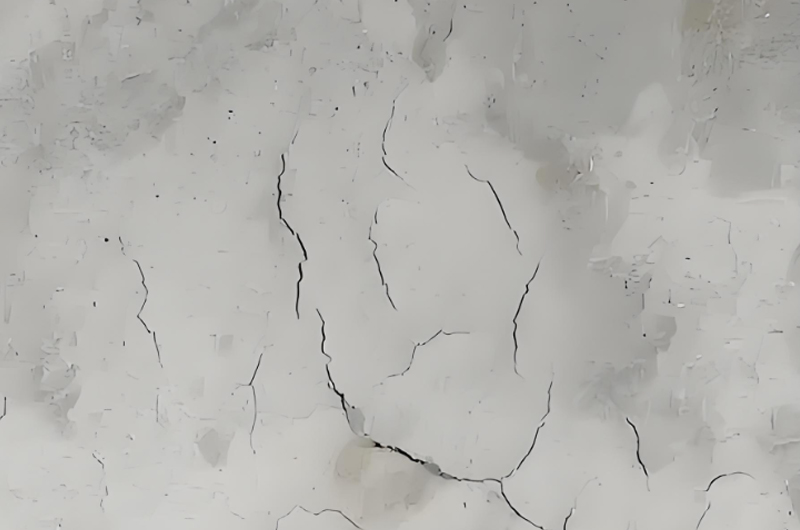

一、材料选择与配比优化
材料是混凝土的基础，合理的选材和配比是防裂的第一道防线。
1、优化配合比：核心是控制水灰比。在保证混凝土流动性和强度的前提下，应尽量降低水灰比(通常控制在0.6以下)，减少单位用水量。多余的水分蒸发后会留下大量孔隙，导致混凝土收缩加剧，从而引发裂缝。
2、优选水泥品种：优先选用低水化热或中热水泥，如矿渣水泥、粉煤灰水泥等。这类水泥在水化过程中产生的热量较少，能有效降低大体积混凝土因内外温差过大而产生温度裂缝的风险。
3、使用优质骨料：严格控制砂、石等骨料的含泥量(应在1.5%以下)，并优化其级配。良好的级配可以减少水泥浆的用量，从而降低收缩。
4、掺加外加剂与掺合料：
减水剂/高效减水剂：可以在不增加用水量的情况下改善混凝土的流动性，从而降低水灰比。
膨胀剂：掺入适量膨胀剂可以配制补偿收缩混凝土，抵消一部分干燥收缩和温度收缩。
矿物掺合料：如粉煤灰、矿粉等，可以替代部分水泥，降低水化热，改善混凝土的和易性和耐久性。
5、加入增强材料：在混凝土中掺入聚丙烯纤维、钢纤维等，可以有效抑制混凝土在塑性阶段和硬化早期的微裂缝发展，提高其抗裂性能。
二、设计与构造措施
合理的设计可以从结构上分散和释放应力，避免应力集中导致开裂。
1、合理配置钢筋：采用小直径、小间距的配筋方式，可以提高混凝土的抗裂性能。在应力集中的薄弱部位(如孔洞边缘、截面突变处)应增设构造钢筋或暗梁。
2、设置变形缝：
伸缩缝/控制缝：通过预设的“薄弱环节”，引导混凝土在收缩或温度变化时沿预定位置开裂，避免产生无序的随机裂缝。
后浇带：对于超长或大体积混凝土结构，设置后浇带可以释放早期的大部分收缩应力和温度应力。后浇带通常在主体结构完成一段时间(如不少于60天)后再进行浇筑。
3、避免结构突变：在建筑设计时，应尽量避免平面形状和立面的急剧变化，以减少因应力集中而产生的裂缝。
三、施工与养护控制
精细化的施工和科学的养护是防止开裂的最后一道，也是最关键的一道关卡。
1、严格控制浇筑温度：
尽量避开炎热天气浇筑，或选择在夜间施工。
对骨料进行遮阳、喷水降温，或使用低温水拌合，以降低混凝土的入模温度。
2、规范浇筑与振捣：
采用分层、分段浇筑，利于散热。
振捣要均匀、密实，遵循“快插慢拔”原则，严禁漏振或过振。
3、严禁随意加水：在运输和浇筑过程中，严禁向混凝土拌合物中随意加水。加水会改变原定的配合比，导致水灰比增大，强度降低，开裂风险剧增。
4、实施二次抹压：在混凝土初凝后、终凝前，进行二次或多次抹压，可以有效闭合表面因塑性沉降和水分蒸发产生的早期裂缝。
5、加强早期养护：这是防裂的重中之重。
及时保湿：混凝土浇筑完毕后，应立即覆盖塑料薄膜、湿麻袋或草帘，并及时洒水养护，保持混凝土表面持续湿润。养护时间不应少于14天。
控制温差：对于大体积混凝土，要采取保温措施(如覆盖保温被)，控制混凝土内部与表面的温差、表面与大气温差在25℃以内，防止温度裂缝。
避免“冷水激热”：高温天气下，切忌直接用冷水喷洒温度很高的混凝土表面，剧烈的温度变化会导致表面开裂。
6、避免过早加载：在混凝土强度未达到1.2MPa之前，不得在其上踩踏、堆放物料或安装模板及支架，以免扰动未充分硬化的结构。
上一篇： 刚浇筑混凝土有小裂缝怎么办
返回列表
