影响粘钢加固效果的关键因素
- 发布时间：2026-02-19 00:00:00
- 浏览： 391
- 出处：加固之家
- 作者：小柯

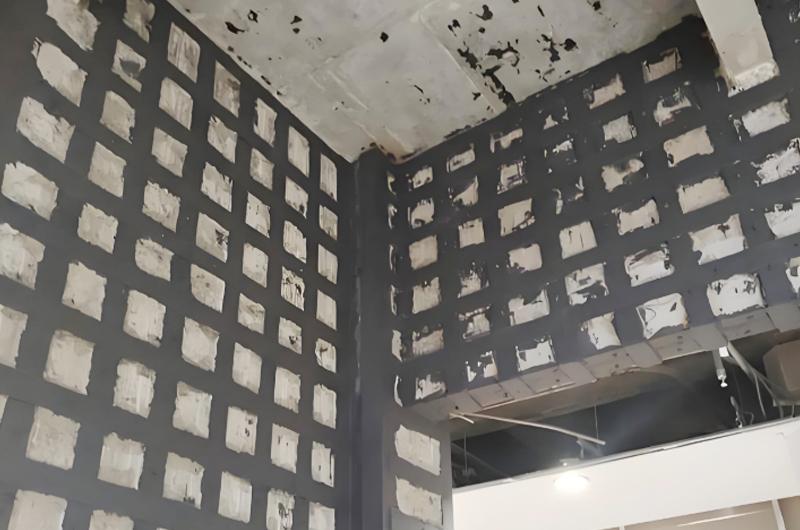

粘钢加固依靠A级建筑结构胶将钢板与原混凝土构件粘结，形成协同受力体系，其加固效果直接取决于“粘结可靠性、材料适配性、施工规范性、受力合理性及环境适配性”。任何一个环节存在疏漏，都可能导致应力传递失效、粘结剥离，甚至完全丧失加固作用，以下为各关键因素的详细分析。
一、材料质量：加固效果的核心基础
材料是粘钢加固的核心，钢板与结构胶的质量直接决定加固承载力与耐久性，需严格符合《混凝土结构加固设计规范》要求。
1. 钢板质量：优先选用Q235、Q355级碳素钢，厚度需匹配承载力需求(一般2~6mm)，过厚易导致胶层不均，过薄则无法承担设计应力。钢板表面需无锈蚀、氧化皮、油污，若存在锈蚀需经喷砂除锈处理，打磨出金属光泽，否则会大幅降低与结构胶的粘结强度。
2. 结构胶质量：必须选用A级粘钢专用结构胶，其粘结强度、耐老化性、耐疲劳性需达标，严禁使用过期、配比不当或非专用胶料。对于工业厂房动荷载、反复荷载场景，需额外选用耐疲劳型结构胶;潮湿、腐蚀环境需选用耐腐型结构胶，同时确保胶料在有效期内使用，搅拌均匀无气泡。
二、施工工艺：决定粘结可靠性的关键环节
粘钢加固的核心是“粘结密实”，施工各工序的规范性直接影响胶层质量与应力传递效率，核心把控要点如下。
1. 基层处理：原混凝土构件粘贴面需打磨至坚实基层，清除浮浆、酥松层、油污及灰尘，露出石子且外露率≥30%，平整度误差≤3mm/m。若基层存在裂缝(宽度≥0.2mm)，需先采用压力注浆法封闭;凹坑、孔洞用高强度修补砂浆找平，避免胶层厚薄不均导致局部应力集中。
2. 胶层控制：结构胶需按配比机械搅拌，搅拌时间≥3分钟，确保无沉淀、无气泡。涂抹厚度控制在2~3mm，均匀覆盖钢板粘贴面与基层，避免漏涂。粘贴后需通过加压夹具施加0.1~0.3MPa均匀压力，挤出多余胶层，保证胶层密实无空鼓，空鼓面积需控制在单块≤5%、总面≤10%，超出需补胶或重新粘贴。
3. 固化养护：常温下胶层养护不少于7天，养护期间严禁对构件施加临时荷载、振动或碰撞，避免钢板滑移、胶层开裂。施工环境温度需控制在5~35℃，相对湿度≤85%，雨天、露天或高温高湿环境禁止施工，确保胶层充分固化并形成稳定粘结力。
三、受力与锚固设计：避免剥离破坏的核心保障
粘钢加固易因锚固不足发生端部剥离、层间剥离等脆性破坏，需通过合理设计确保钢板充分发挥抗拉性能。
1. 锚固长度：钢板粘贴长度需满足规范锚固要求，梁体加固端部锚固长度≥15d(d为钢板厚度)，且需延伸至支座或柱体≥100mm;柱体加固角钢需延伸至梁体或基础，确保应力有效传递至整体结构。
2. 搭接与节点处理：相邻钢板搭接长度≥100mm，搭接位置需错开，避免应力集中;梁端、柱角等易剥离部位，需增设U型钢板箍、缀板或焊接锚固，强化端部约束，防止钢板剥离。
3. 受力适配：钢板粘贴方向需与构件受力主筋方向一致，适配构件受弯、受剪、受压的受力特点，避免钢板受力方向与荷载传递方向相悖，导致应力无法有效分担。
四、环境因素：影响加固耐久性的重要条件
环境劣化会逐步削弱粘结性能与材料强度，尤其工业厂房的腐蚀、高温环境，需针对性防护。
1. 腐蚀防护：钢板加固后需及时做防腐处理，涂刷两道防锈漆+一道工业防腐漆;化工、冶金等强腐蚀环境，需选用环氧富锌漆等耐腐涂料，或增设防腐保护层，防止钢板锈蚀、结构胶老化失效。
2. 温度与振动：高温环境(>60℃)会降低结构胶粘结强度，需选用耐高温结构胶并增设隔热层;工业厂房动荷载、振动设备周边构件，需选用耐疲劳胶，同时加强锚固设计，避免振动导致胶层疲劳开裂。
综上，粘钢加固效果是材料、施工、设计、环境多因素协同作用的结果，需全程严格把控各环节，确保钢板与原构件形成稳定协同受力体系，才能实现预期加固目标。
