混凝土楼板开裂原因及处理方法
- 发布时间：2025-10-14 10:14:14
- 浏览： 387
- 出处：加固之家
- 作者：小柯
混凝土楼板开裂是建筑使用中的常见问题，若不及时处理，可能导致渗水、钢筋锈蚀，甚至影响楼板承载力。混凝土楼板开裂其成因复杂，涉及材料、设计、施工及环境等多方面因素。下面加固之家就给大家介绍一下混凝土楼板开裂的具体原因及处理方法：

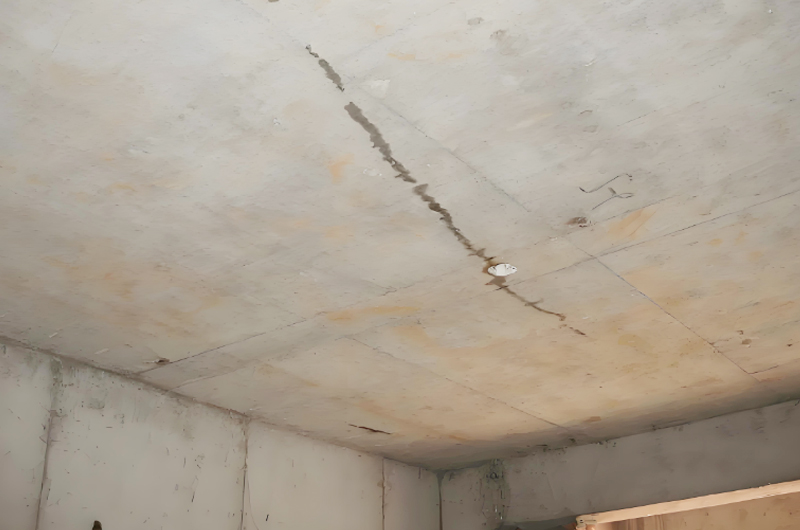

一、混凝土楼板开裂的主要原因
1. 材料因素
水泥质量差：水泥安定性不合格(如游离氧化钙超标)或过期使用，会导致体积膨胀，引发开裂。
骨料含泥量高：砂石中泥土、杂质过多，降低混凝土与钢筋的粘结力，增加收缩裂缝风险。
外加剂使用不当：如减水剂过量导致离析，或缓凝剂与水泥不兼容，影响混凝土性能。
配合比不合理：水灰比过大、水泥用量过多或砂率不当，均会导致混凝土收缩增大。
2. 设计因素
配筋不足或不合理：钢筋间距过大、直径过细或保护层厚度不当，无法有效约束裂缝。
楼板厚度不足：承载力不足导致结构变形，引发开裂。
预埋管线影响：管线密集或直径过大，削弱混凝土截面，形成应力集中点。
结构布置不当：如悬挑板、异形板受力复杂，易产生裂缝。
3. 施工因素
养护不当：未及时覆盖保湿或养护时间不足，导致混凝土表面失水过快，产生干缩裂缝。
振捣不密实：混凝土内部存在空隙或蜂窝，降低抗裂性能。
模板支撑系统不稳：过早拆模或支撑刚度不足，导致楼板变形开裂。
施工荷载过大：在混凝土未达到设计强度时堆放材料，造成结构损伤。
钢筋位移：保护层垫块脱落或固定不牢，导致钢筋偏移，削弱截面。
4. 环境因素
温度变化：混凝土内外温差过大(如大体积混凝土)，产生温度应力裂缝。
湿度变化：干燥环境导致混凝土失水收缩，潮湿环境可能引发钢筋锈蚀膨胀。
地基沉降：不均匀沉降导致楼板受力变化，产生结构性裂缝。
二、混凝土楼板开裂的处理方法
1. 表面处理法
适用范围：宽度≤0.2mm的细微裂缝，或对耐久性要求不高的结构。
方法：
表面涂抹：用环氧树脂、水泥浆等封闭裂缝，防止水分侵入。
表面贴补：在裂缝处粘贴玻璃纤维布或碳纤维布，增强抗裂性。
2. 灌浆法
适用范围：宽度≥0.3mm的裂缝，或需恢复结构整体性的情况。
方法：

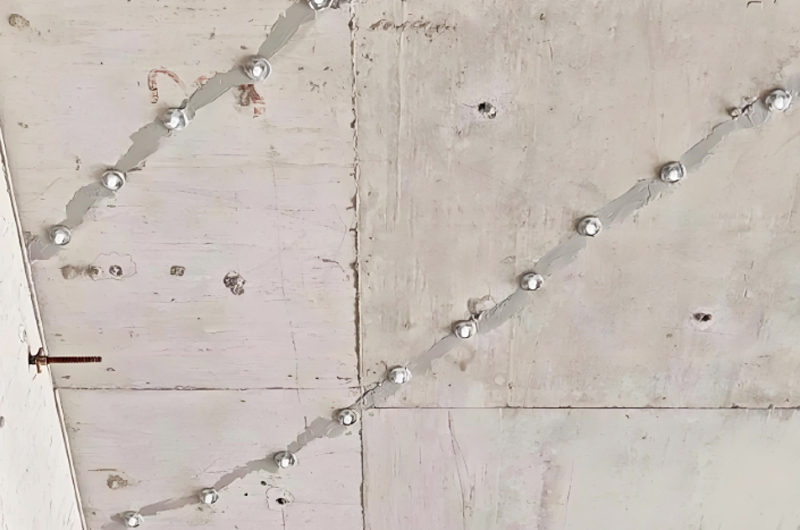

压力灌浆：用高压设备将环氧树脂、聚氨酯等胶粘剂注入裂缝，填充密实。
化学灌浆：适用于潮湿环境，胶粘剂可与水反应固化。
3. 结构加固法
适用范围：裂缝较宽或结构承载力不足的情况。
方法：
增设钢筋：在楼板底部粘贴钢板或增设钢筋网，提高抗弯能力。
碳纤维加固：用碳纤维布粘贴于楼板表面，增强抗拉性能。
体外预应力：通过张拉体外预应力筋，改善结构受力状态。
4. 填充法
适用范围：宽度较大的裂缝(如0.5mm以上)，或需快速修复的情况。
方法：
开V形槽填充：沿裂缝开V形槽，填充环氧砂浆或聚合物水泥。
注浆管填充：埋设注浆管，分阶段注入修补材料。
5. 预应力法
适用范围：大跨度楼板或需减少裂缝宽度的情况。
方法：通过施加预应力，抵消部分拉应力，减少裂缝开展。
三、预防措施
1化配合比：控制水灰比≤0.5，掺入减水剂、纤维等减少收缩。
2、加强养护：混凝土浇筑后12小时内覆盖保湿，养护时间≥14天。
3、合理配筋：按规范设置双层双向钢筋，保护层厚度符合要求。
4、控制施工荷载：混凝土强度未达1.2MPa前不得堆放材料。
5、预埋管线处理：管线间距≥30mm，交叉处加设钢筋网片。
6、温度控制：大体积混凝土采用分层浇筑、埋设冷却水管等措施。
四、注意事项
1、裂缝分类处理：结构性裂缝需结构加固，非结构性裂缝可表面处理。
2、专业检测：对影响安全的裂缝，应委托专业机构进行鉴定。
3、长期监测：对重要结构，需定期检查裂缝发展情况。
通过科学设计、严格施工和及时处理，可有效控制混凝土楼板开裂问题，保障结构安全与耐久性。
上一篇： 柱子拆模过早引起问题
返回列表
