混凝土没有养护好开裂怎么办
- 发布时间：2025-09-16 10:44:50
- 浏览： 348
- 出处：加固之家
- 作者：小柯

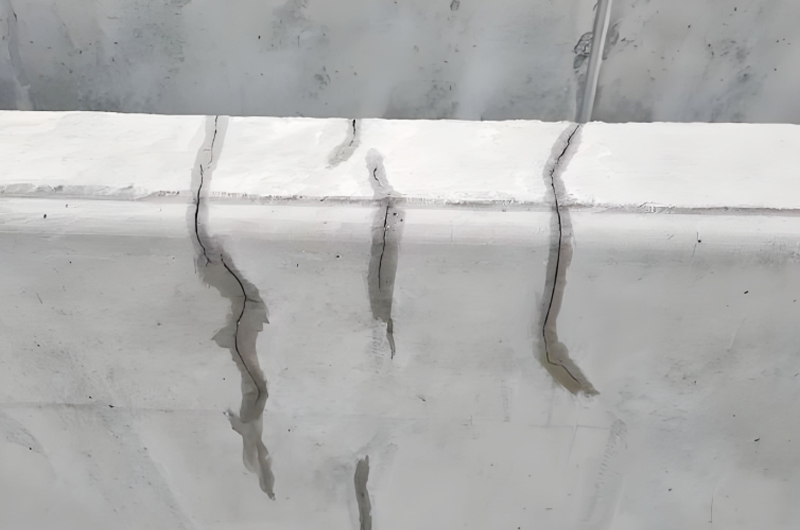

混凝土因养护不当开裂是施工中常见的问题，其核心原因是水分过快蒸发导致内部收缩应力超过混凝土抗拉强度。当混凝土因养护不足而出现开裂时，可以采取以下几种方法进行处理：
一、裂缝修补方法
1、表面封闭法：适用于裂缝宽度≤0.2mm的情况。用钢丝刷清理裂缝表面，然后涂刷环氧树脂胶或聚合物水泥浆，封闭裂缝防止水分和腐蚀介质侵入。

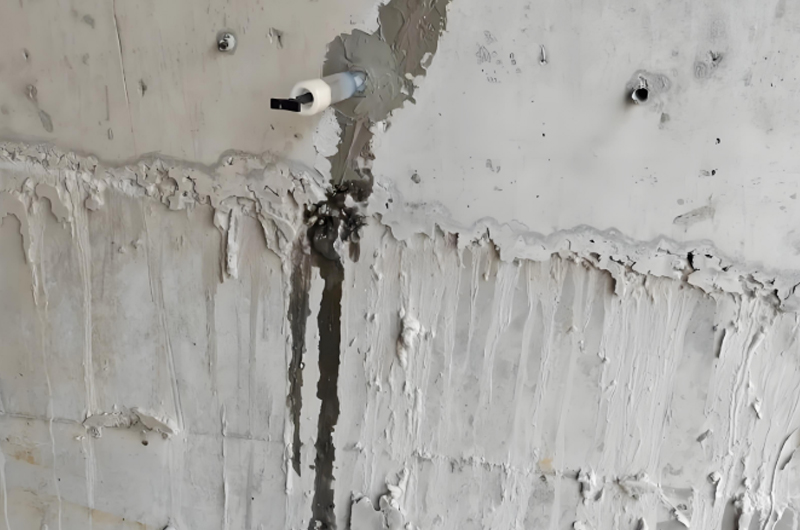

2、压力灌浆法：适用于裂缝宽度>0.2mm的情况。采用压力灌浆法注入环氧树脂，这种方法可以有效填充裂缝，增强混凝土的结构完整性。
3、柔性密封法：对于活动裂缝，可以沿裂缝边缘开一凹槽并填入适当的柔性材料，底部使用隔离层。
4、粘贴法：当裂缝运动不止作用于一个平面，或者裂缝宽度较大时，可以用柔性的密封带盖住裂缝，仅将带的边缘部分粘住。
二、结构加固方法
1、增加钢筋：在裂缝处增加钢筋，增强混凝土的抗裂性能。
2、外包钢筋混凝土：在裂缝区域外包钢筋混凝土，提高结构的整体性和承载能力。
3、粘贴钢板：使用结构胶将钢板粘贴在裂缝处，增强结构的抗裂能力。
三、养护不足的修复方法
1、保湿养护：对于混凝土表面因养护不足而开裂的情况，可以采用保湿养护的方法。例如，使用塑料薄膜覆盖裂缝区域，保持混凝土表面的湿润状态，防止进一步的水分蒸发。
2、温差缓冲：在混凝土终凝后至3天内，进行“温和湿润养护”+“温差缓冲”，确保水温与混凝土表面温差≤15℃，避免水流直接冲击钢筋附近薄弱区域。
3、持续保湿：在混凝土3天后至14天内，进行“持续保湿”+“周期性养护”。定时洒水养护，每天早、中、晚各洒水1次(夏季增加至4次)，水温控制在与环境温度相近(温差≤5℃)。
四、预防措施
1、及时养护：混凝土浇筑后需立即进行养护，关键在于降低混凝土内外温差，减少约束应力，避免温度裂缝产生。
2、控制水灰比：在混凝土配合比设计时，应尽可能降低混凝土的单位用水量，以减少干缩裂缝的产生。
3、增配构造筋：提高抗裂性能，配筋应采用小直径、小间距。全截面的配筋率应在0.3～0.5%之间。
通过上述方法，可以有效处理因养护不足导致的混凝土开裂问题，并预防未来可能出现的类似问题。
上一篇： 混凝土开裂原因及处理方法
返回列表
