混凝土柱子作为建筑竖向承重核心构件，开裂不仅影响外观，更可能削弱承载力、引发钢筋锈蚀，甚至威胁结构安全。其开裂原因需从材料、施工、结构受力、环境作用四大维度分析，下面加固之家就给大家介绍一下混凝土柱子开裂的原因。

一、材料与配合比问题(先天缺陷导致开裂)

材料质量或配合比不合理，会使混凝土自身性能不足，在凝结硬化阶段或后期使用中易出现裂缝，属于 “先天型” 开裂。

1. 水泥、骨料质量不达标

(1)水泥问题：使用过期水泥(强度降低、水化热异常)、水泥品种选错(如用早强水泥浇筑大体积柱，水化热集中释放)，或水泥安定性不合格(含游离氧化钙、氧化镁过多，后期水化膨胀导致混凝土开裂)。

(2)骨料问题：

骨料级配不良(如细骨料过多、粗骨料粒径过小)，导致混凝土流动性差、密实度不足，收缩不均匀;

骨料含泥量过高(>3%)，或含有软弱颗粒、杂质(如云母、硫化物)，削弱骨料与水泥石的粘结力，形成局部薄弱区，受力或收缩时开裂;

骨料吸水率过大(如轻质骨料未提前预湿)，浇筑后骨料吸水导致混凝土内部失水收缩，产生干缩裂缝。

2. 配合比设计不当

(1)水灰比过大：水泥浆体过稀，混凝土硬化后孔隙率高、强度低，干缩变形大(水分蒸发后体积收缩)，易在柱表面出现不规则网状裂缝或竖向短裂缝(宽度通常 1-3mm)。

(2)水泥用量过多：单位体积水泥用量超标(如超过 400kg/m³)，水化热释放量大且集中，柱体内部温度升高(可达 60-80℃)，与表面温差超过 25℃时，内部膨胀、表面收缩，产生温度裂缝(多为纵向或斜向，贯穿柱截面)。

(3)外加剂使用不当：未按要求掺加减水剂、缓凝剂(如夏季施工未加缓凝剂，混凝土初凝过快)，或外加剂与水泥兼容性差，导致混凝土凝结异常，出现收缩裂缝;过量掺加膨胀剂，反而使混凝土膨胀失控，产生膨胀裂缝。

二、施工过程缺陷(后天施工导致开裂)

施工环节的操作不当，会破坏混凝土的密实性、整体性，或导致钢筋与混凝土协同受力失效，属于 “后天型” 开裂。

1. 浇筑与振捣不规范

(1)漏振、欠振：振捣棒插入深度不足(未达下层混凝土 50mm)、振捣时间过短，导致混凝土密实度不足，内部出现蜂窝、孔洞，受力时孔洞周边应力集中，引发裂缝(裂缝多沿蜂窝区域延伸，形态不规则)。

(2)过振：振捣时间过长(单点位超过 30 秒)，导致骨料下沉、水泥浆上浮(离析)，柱体表面形成 “浮浆层”(强度低、收缩大)，后期浮浆层开裂，出现表面脱皮、网状裂缝。

(3)浇筑顺序错误：柱浇筑时未按 “分层浇筑、分层振捣”(每层厚度>500mm)，或停歇时间过长(超过混凝土初凝时间)，形成施工冷缝(新旧混凝土结合面无粘结)，受力时冷缝处开裂，裂缝沿水平方向贯穿柱身。

2. 钢筋配置与安装问题

(1)钢筋间距、保护层厚度超标：

纵筋间距过大(超过设计值 20%)，或箍筋加密区未按要求加密(如柱端箍筋间距应为 100mm，实际为 200mm)，导致柱体局部受力集中，出现竖向或斜向裂缝;

保护层厚度不足(设计 25mm，实际 10mm)，钢筋易受环境侵蚀锈蚀，体积膨胀(锈蚀后钢筋体积增大 2-3 倍)，挤压混凝土产生 “锈胀裂缝”(沿钢筋走向分布，多为竖向，裂缝宽度随锈蚀加剧而扩大，甚至露筋)。

(2)钢筋连接质量差：纵筋焊接(如电渣压力焊)接头偏心、夹渣，或绑扎接头长度不足(小于设计搭接长度)，接头处强度低于钢筋本体，受力时接头附近混凝土开裂(裂缝围绕接头区域，呈放射状)。

3. 养护不当(最常见施工问题)

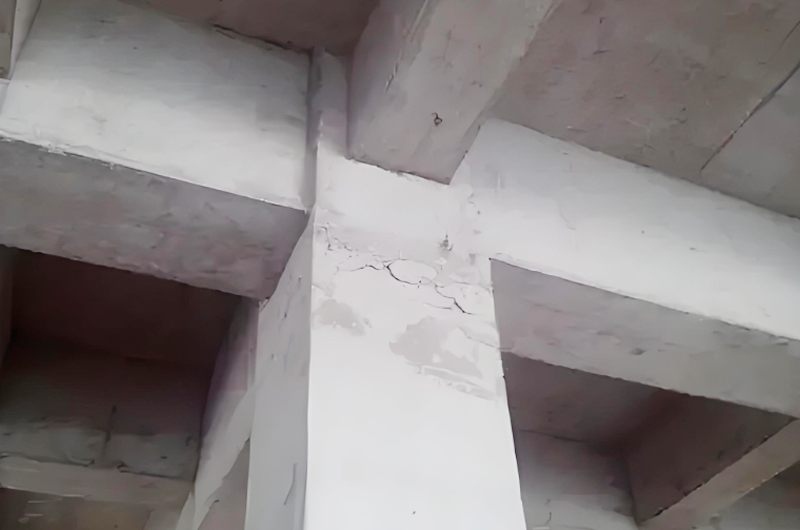

(1)养护不及时：混凝土浇筑完成后，未在 12 小时内覆盖保湿(如麻袋、土工布)，或夏季高温、冬季干燥环境下未浇水养护，导致表面水分快速蒸发，混凝土表面收缩速率远大于内部，产生 “干缩裂缝”—— 多为表面细裂缝(宽度<1mm)，呈网状或纵向分布，集中在柱中部或棱角处。

(2)养护时间不足：规范要求混凝土养护时间不少于 7 天(掺外加剂或大体积混凝土不少于 14 天)，若提前拆模或停止养护，混凝土强度未达标，表面抗压、抗拉能力弱，易因自重或施工荷载(如堆料)产生裂缝。

(3)拆模过早：柱模板拆除时，混凝土强度未达到设计值的 75%(如 C30 混凝土需养护 7 天以上)，柱体无法承受自身重量或侧向压力(如风吹、施工碰撞)，出现弯曲裂缝(柱身向一侧凸，对应侧出现竖向裂缝)或底部压碎裂缝(柱底混凝土剥落)。

三、结构受力异常(荷载或变形导致开裂)

柱子因承受的荷载超过设计值，或受力状态改变(如基础沉降、温度变形)，导致内部应力超过混凝土抗拉强度，属于 “受力型” 开裂，此类裂缝通常与受力方向相关，风险较高。

1. 荷载超限(最核心受力原因)

(1)轴心受压超限：柱承受的竖向荷载(如上部结构自重、新增荷载)超过设计承载力，混凝土被压碎，柱身出现 “压溃裂缝”—— 裂缝多为竖向，宽度较大(5-10mm)，伴随混凝土剥落、露筋，严重时柱身缩短、鼓出(中间粗、两端细)。

(2)偏心受压超限：柱承受的荷载存在偏心(如梁荷载作用点偏移、柱体自身倾斜)，一侧受拉、一侧受压，受拉区混凝土开裂，形成 “弯曲裂缝”—— 裂缝从受拉侧(柱一侧)底部向上延伸，呈斜向或竖向，下宽上窄，若偏心过大，裂缝会贯穿柱截面。

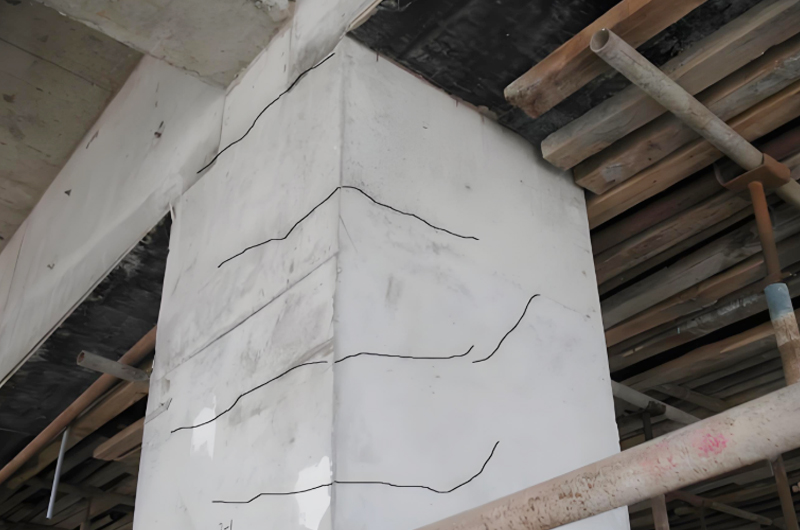

(3)剪力超限：柱端(与梁、基础交接处)承受的水平剪力(如地震荷载、风荷载、基础不均匀沉降产生的剪力)超过设计抗剪承载力，出现 “剪切裂缝”—— 多为斜向裂缝(角度 45° 左右)，从柱端角部延伸至柱中部，部分裂缝交叉形成 “X 形”，严重时贯穿柱宽。

2. 基础沉降或结构变形

(1)基础不均匀下沉：房屋基础单侧或局部下沉，导致柱的支座位置偏移，柱体产生附加弯矩和剪力，出现斜向裂缝(如基础左侧下沉，柱左侧受拉，形成从左下到右上的斜裂缝)，裂缝位置多在柱下部 1/3 高度。

(2)温度与收缩变形约束：柱与梁、楼板、基础连接紧密，当环境温度变化(如夏季升温、冬季降温)或混凝土后期收缩时，柱体变形受周边构件约束，无法自由伸缩，产生 “温度收缩裂缝”—— 多为水平裂缝(位于柱顶或柱底与梁 / 基础交接处)，或竖向短裂缝(分布在柱中部)。

3. 结构体系改变

房屋改造时拆除非承重墙、改变梁的支座位置，或新增荷载(如加装电梯、设备)，导致柱子受力路径改变，原设计承载力不足，出现 “新增受力裂缝”—— 裂缝位置与新增荷载方向一致(如新增设备在柱右侧，柱右侧出现竖向裂缝)。

四、环境因素作用(长期侵蚀导致开裂)

混凝土柱子长期暴露在恶劣环境中，受物理、化学作用侵蚀，逐渐劣化开裂，属于 “环境型” 开裂，多为慢性过程，后期危害大。

1. 碳化作用

空气中的二氧化碳(CO₂)渗透到混凝土内部，与水泥水化产物(氢氧化钙 Ca (OH)₂)反应生成碳酸钙(CaCO₃)，导致混凝土碱度降低(pH 值从 12-13 降至 8 以下)，失去对钢筋的保护作用(钝化膜破坏)，钢筋锈蚀后体积膨胀，挤压混凝土产生锈胀裂缝(如前所述，沿钢筋走向分布);同时碳化使混凝土变得酥脆，表面出现网状细裂缝。

2. 化学侵蚀

(1)氯离子侵蚀：沿海地区(海风含氯)、地下室(地下水含氯)或工业环境(如化工厂)中，氯离子(Cl⁻)渗透到混凝土内部，加速钢筋锈蚀，引发锈胀裂缝，且氯离子会降低混凝土与钢筋的粘结力，进一步削弱柱体承载力。

(2)硫酸盐侵蚀：土壤或地下水中的硫酸盐(如 Na₂SO₄、MgSO₄)与水泥水化产物反应，生成膨胀性物质(如钙矾石、石膏)，体积增大导致混凝土内部产生膨胀应力，出现不规则裂缝(多为表面开裂，逐渐向内部延伸)，严重时柱体表面剥落、酥化。

3. 物理损伤

(1)冻融循环：寒冷地区冬季，混凝土内部孔隙水结冰膨胀(体积增大 9%)，解冻后水分补充，反复冻融使混凝土内部产生微裂缝，逐渐扩展为宏观裂缝(表面出现剥落、蜂窝，裂缝呈网状或竖向)，降低混凝土强度。

(2)干湿循环：室外柱子长期经历 “下雨吸水 - 晴天干燥”，混凝土反复膨胀收缩，表面产生干缩裂缝，且水分渗透会携带有害物质(如盐分)，加速内部劣化。

(3)机械损伤：车辆碰撞、施工撞击(如塔吊、脚手架碰撞)导致柱体局部受力集中，出现冲击裂缝(裂缝集中在撞击点附近，形态不规则，可能伴随混凝土破损)。

若发现柱子开裂，需先由专业机构检测(如裂缝宽度测量、钢筋锈蚀检测、承载力验算)，明确原因后针对性修复(如裂缝注浆、粘贴碳纤维布、增大截面)，避免裂缝进一步扩展引发安全事故。
