当前位置:首页 » 免费信息列表 » 广州市房屋安全检测鉴定中心【广东省认证单位】

广州市房屋安全检测鉴定中心【广东省认证单位】

[查收录]

发布时间:2018-03-14 11:57   浏览量:600次

  • 类 别 :建筑加固设计
  • 服务区域:广州市,深圳市,佛山市,惠州市
  • 联 系 人:张先生

16620023371 联系我时,请告知来自加固之家!

详情描述

国家质量体系认证单位 ,国家房屋检测 委员会员单位,广东省房屋检测 乙级单位,专业提供房屋检测,房屋质量检测,抗震鉴定,房屋改造可行性论证等.

检测鉴定之混凝土强度检测

1 前言

在结构工程检测中,混凝土强度的评定是其中一项重要的内容。以混凝土作为主要工程材料的建筑在新建、改建、扩建乃至后续使用过程中,混凝土强度一直是土木工程师、甲方以及业主等各方关注的重点,也是我们检测鉴定人员在检测混凝土结构时的必检项目之一。


2 混凝土强度检测方法

现场混凝土强度检测有多钟方法,但最常用的有两种:回弹法和钻芯法。而这两种方法又各有优缺点,所以经常结合使用。回弹法检测混凝土强度具有仪器构造简单,检测技术易于掌握且测试费用低廉的特点,在实际检测中得到广泛使用。但回弹法是以构件混凝土表面的回弹值来间接地推算混凝土强度,当混凝土表面质量和内部质量有差异时,或者混凝土使用的原材料与《回弹法检测混凝土抗压强度技术规程》不同时,会导致结果误差较大,如果对回弹结果有疑问时可以用钻芯法验证或修正,取芯法可以相对客观准确的反应出混凝土强度,但是所用的时间比较长,而且产生的各种成本比较高,比较之下,回弹法更受欢迎。

下面简单谈一谈本人对回弹法检测混凝土强度的认识和认识,供大家参考。

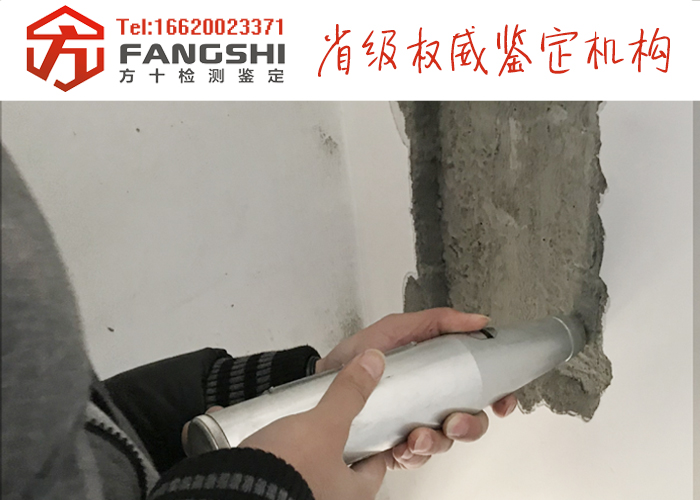

3 回弹法检测混凝土强度注意事项

(1)回弹法检测的适用条件:混凝土龄期为14~1000天、抗压强度为10~60MPa,不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土构件的检测。

(2)回弹仪的技术要求:使用处于标准状态的回弹仪,通常认为回弹仪在洛氏硬度HRC为60±2的钢砧上的率定值为80±2,就是合格的回弹仪,其实这种观点是片面的,详细内容可以翻阅《回弹仪检定规程》或者咨询相关技术人员,回弹仪是否处于标准状态对回弹的结果影响非常大,所以我们必须按规程要求对回弹仪进行保养和检定。另外在现场检测时,要带一支专用的回弹仪,这专用的回弹仪就是新买回来检定合格后,平时不用,当其他回弹仪在检测过程中发现回弹值异常时,就用专用的回弹仪对回弹值异常的结构或构件重新检测,通过这种方法可以消除因仪器问题造成的误判。

(3)测区的选取:测区的表面应干燥、清洁、平整(不平整时需用磨石打磨并去除浮浆),测区宜优先布置在构件的两个对称面上,当条件不允许时也可单侧布置,且应均匀分布,在受力部位及薄弱部位必须布置测区。柱身受力一般两端大,中间小,梁中间部位截面上部受压下部受拉,梁两端四分之一范围剪力较大,上部受拉,如果按照规程要求在构件上均匀分布测区,一般情况下都可以覆盖构件的受力及薄弱部位。但在现场的检测中,一些检测人员为了检测方便,对测区的分布随意,或将测区全部布置在结构或构件的局部,造成回弹结果没有代表性,降低了混凝土强度推定值的保证率。

(4)回弹值测量:检测时,回弹仪的轴线应始终垂直于结构或构件的混凝土检测面,缓慢施压,准确读数,快速复位。测点宜在测区范围内均匀分布,相邻两测点的净距一般不小于20mm。对一些打磨得比较深,石子或钢筋都已经外露的,测点要避开外露的石子和钢筋。回弹仪的操作,表面看很简单,但实际操作中,很多是不规范的,特别是检测混凝土楼板底面时,有些人由于手部力量不足,回弹仪的轴线与混凝土检测面不能保持垂直,从而造成误差。检测混凝土侧面或表面时,操作者往往会将回弹仪快速地冲向检测面,使回弹仪内部结构受外力冲击,造成回弹仪使用寿命缩短,正确的方法是将回弹仪的弹击杆贴住检测面,然后缓慢施压,读数后快速复位。

(5)碳化深度值测量:回弹值测量完毕后,应选择不少于构件的30%测区数在有代表性的位置上测量碳化深度值。一般不要在两块模板的接缝处测量,因为该处在捣制混凝土的时候,会出现漏浆现象,造成局部的水灰比变小,表面的气孔也减少,表面强度增加,碳化值减少,所以在漏浆处测量的碳化深度值是没有代表性的。测量碳化深度时,可用合适的工具在测区表面形成直径约15mm的孔洞,其深度大于混凝土的碳化深度,原则上不要使用冲击钻打孔,因为冲击钻高速旋转的钻头,将里面没有碳化的粉末,摩擦到已经碳化的混凝土上,造成清孔困难,碳化界面不清,影响测量准确度。建议用锤凿打孔,清孔后立即用浓度为1%酚酞酒精溶液滴在孔洞内壁的边缘处,再用深度测量工具测量已碳化与未碳化混凝土交界面到混凝土表面的垂直距离,注意要测量三次以上,精确到0.25mm,并取其平均值a,精确到0.5mm,一般情况下,选取10个测区的构件需要测出3个平均值(a1、a2、a3),如果3个平均值极差大于2则需要测出每个测区的碳化深度,反之,则取3个平均值(a1、a2、a3)的平均值作为该构件的碳化深度值。规程这个地方容易乱,需要注意。碳化深度值的测量准确与否,对混凝土强度推定值影响非常大,测量时一定要认真仔细。

4 混凝土强度检测不合格怎么办?

现场实体回弹检测混凝土强度如果满足图纸设计要求,依据《回弹法检测混凝土抗压强度技术规程》进行评定;如果不能满足图纸设计要求,则需要对实体检测部位的混凝土构件进行钻芯取样检测,如果芯样的检测结果满足图纸设计要求,则可以根据芯样检测报告对该部位的混凝土强度进行评定,如果芯样检测结果还是不满足图纸设计要求,又该怎么处理呢?依据《混凝土施工质量验收规范》GB50204-2015 10.2.2条


历史建筑普查、公布和维护是国家法规确定的城市政府职能。自2012年在我市历史上第一次系统组织开展了历史建筑普查和推荐认定工作以来,我市已公布第一批名单398处,第二批名单80处,第三批名单88处,共566处历史建筑。今年2月1日,经市人民政府批准确定,我市公布红线女旧居等52处建(构)筑物为广州市第四批历史建筑,二沙岛露天跳水台等103处建(构)筑物为广州市第五批历史建筑。该两批历史建筑认定后,我市历史建筑数量达到721处,进一步体现了广州多元的历史文化遗存的特点。

2017年12月广州被住建部列为10个全国第一批历史建筑保护利用试点城市之一,广州将结合实际开展对公布历史建筑的保护与活化利用试点工作。

第四批历史建筑52处

以村落遗产为主,主要集中在白云、番禺、南沙三区,集中体现了广州周边村落丰富的历史遗存和建、构筑物类型。

其中太和镇北村的蟠翁书舍、苍屏书舍、月峯书舍、丽翁书舍共同组成白云区难得的书院群;济川江公祠、南清江公祠、江南村李氏宗祠、仲贵祖祠等祠堂则是广州周边村落保存较好、规模完整的广府祠堂建筑,体现了村落传统公共建筑的历史风貌。岳溪村学校旧址规模较大,整体保存较好,是番禺区为数不多的民国时期学校,见证了民国时期通识教育在村落的发展。海傍后街78号民居则是番禺区少见并保存完好的,装饰工艺精美的中西结合大型民居。村落遗产还包括乡约、商铺、门楼等建、构筑物,如小龙村乡约、东里大街商铺旧址、滘心南堤水闸与滘心乡堤基宪示碑、德寿里门楼、先锋四巷门楼等,进一步丰富了村落遗产的类型。


信息由用户自行发布,采用请谨慎,我们鼓励您当面交易。 加固之家网只为传递信息,我们不做任何双方证明,也不承担任何法律责任。 信息转载,请标明来源于www.jiaguhome.com

微信扫一扫
关注加固之家
  • 在线咨询
  • 关注有礼加固之家
  • 免责声明:本网站部分内容由用户自行上传,如权利人发现存在误传其作品情形,请及时与本站联系。
    © 2016 jiaguhome.com 加固之家 保留所有权利
    加固之家 版权所有 2016 © 粤ICP备16006909号
    加固之家提醒您
